Tutorial para desmontar portátil Toshiba Satellite C655

NACHO_RDZ

Todos sus contenidos
24 Seguidores
5 Envíos
46282 Puntos
15862 Posts
26/04/2014
El presente tutorial, igual que los anteriores que he descrito, es de carácter informativo, indica lo difícil que es desmontar una portátil Toshiba Satellite C655 en su totalidad.



Hago este tutorial con el objeto de que se vea la problemática que se presenta en desmontar un portátil en su totalidad, si no tienes experiencia no debe ser tomado como guía, de lo contrario es responsabilidad del que desmonta el equipo.

Gracias a este tutorial se tiene referencia de cómo cambiar un disco duro, memoria RAM, teclado, así como dar un mantenimiento del equipo.
Para este trabajo se requiere un destornillador estrella, un destornillador plano y una brocha para el polvo de ser necesaria.

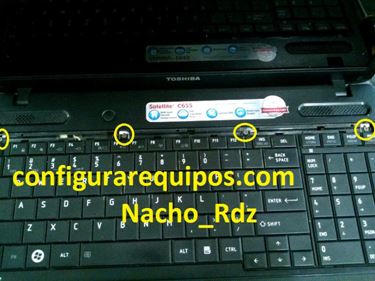

Viendo el portátil por la parte de arriba del teclado tiene un plástico el cual cubre los tornillos del teclado, esa pieza se retira a presión haciendo una palanca con un destornillador plano.



Una vez que retiramos la pieza tendremos a la vista los tornillos que sujetan el teclado, los retiramos y podemos levantar el teclado, hay que tener cuidado con el ‘candado’ que conecta el teclado al Motherboard, solo lo movemos hacia arriba para poder liberar el teclado.



Una vez que hayamos desconectado el teclado tendremos a la vista los conectores de encendido, bocinas y del MousePad, debemos desconectarlos para poder quitar la base.



Cuando hayamos desconectado lo anterior volteamos “boca abajo” y retiramos batería, tapa de memoria y de disco duro.



Después empezamos a retirar todos los tornillos que están por abajo.



Una vez que hayamos quitado los tornillos podremos separar la base de arriba y tener acceso al Motherboard, después tendremos que desconectar el conector del Display, la tarjeta inalámbrica. NOTA: para poder retirar el Motherboard de esa base hay que quitar el abanico de procesador primero.



Vamos a levantar el Motherboard por el lado derecho, vamos a ver que hay algo por abajo que impide que salga, será el conector de corriente, solo se desconecta.



Una vez esto podemos levantar el Motherboard y sacarlo de la base





Con esto ya tenemos el Motherboard
Todo lo antes mencionado nos sirve para:
• Cambiar un disco duro dañado
• Aumentar memoria RAM.
• Cambiar un teclado dañado.
• Dar mantenimiento y limpieza a un portátil.
• Reemplazar un Motherboard según sea el caso.
Consejos que te puedo dar son:
• Usar un área despejada
• Usar mucha luz
• No revolver tornillos, aunque en este modelo se usan casi los mismos, en otros modelos se usan medidas diferentes en los orificios
• Liberar estática, toca metal antes de meter mano al equipo para descargarte, ya que la estática daña los equipos
• Cuando se desarma un equipo, en todo momento, estar desconectado, sin batería y sin cargador de corriente

Las capturas de las imágenes son propias desde mi celular móvil, este tutorial fue creado el 25 de Abril del 2014 por Ignacio Rdz, Monterrey, N.L. México para www.configurarequipos.com
