Tutorial para desmontar portátil HP PAVILION DV4

NACHO_RDZ
Todos sus contenidos
24 Seguidores
5 Envíos
46282 Puntos
15862 Posts
26/10/2011

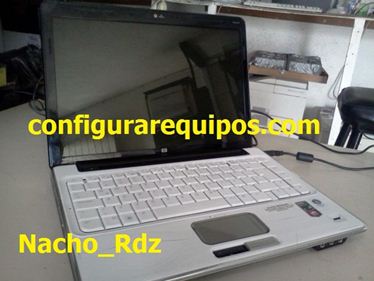

El siguiente tutorial, igual que el pasado, es de carácter informativo, indica como desmontar una portátil HP PAVILION DV4 en su totalidad.



El objetivo de este tutorial es mostrar a los usuarios finales como avanzados, la problemática que se presenta en desmontar un portátil en su totalidad, este documento no es una guía.

Gracias a este tutorial se tiene referencia de cómo cambiar un disco duro, memoria RAM, teclado, display, así como dar un mantenimiento del equipo.

Igual que el tutorial anterior, para este trabajo se requiere un destornillador estrella, un destornillador plano (opcional) y una brocha para el polvo.

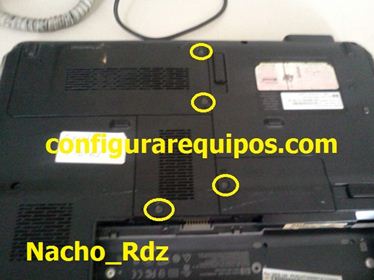

En la parte de abajo tenemos el acceso a disco duro, memoria RAM, tarjeta de red inalámbrica y batería, procedemos a retirar las tapas, así como la batería, siempre se debe trabajar desconectado de la corriente.

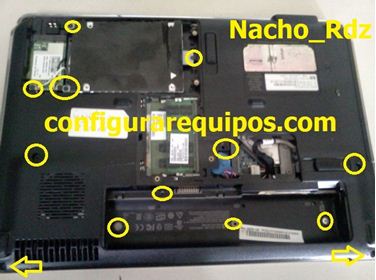

En la siguiente imagen se muestra la tornillería de disco duro, tarjeta inalámbrica, tornillos de teclado los cuales los muestra con una imagen y además son más largos, y tapa superior (se requerirá mas adelante).

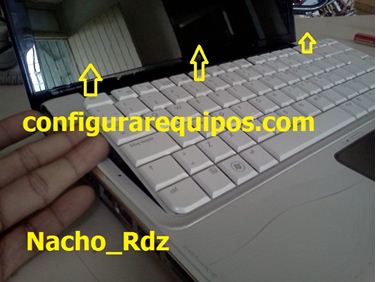

Después de retirar los tornillos se procede a retirar el teclado levantándolo, te puedes apoyar con el destornillador plano para levantar de un lado.

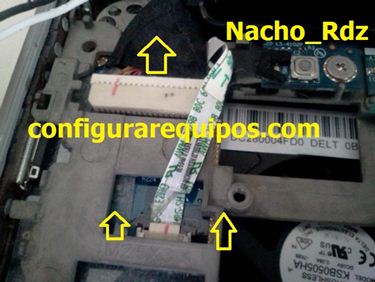

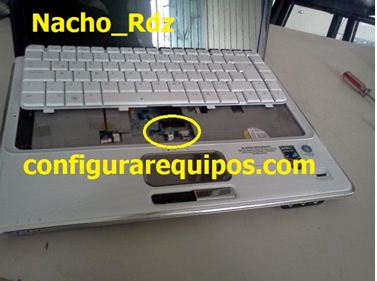

Lo retiramos para mostrar el conector de teclado, así como el mouse pad.



Para desconectarlo, el mouse pad lo puedes desconectar ahora o mas delante, pero debes hacerlo ya que si está conectado no saldrá la tapa del portátil.

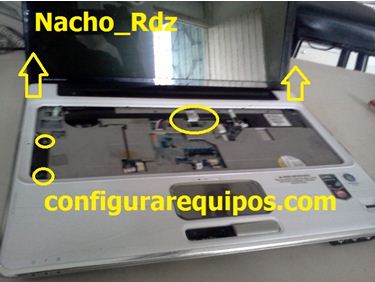

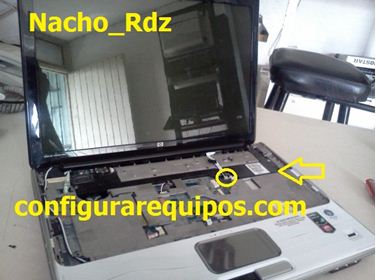

Después de quitar el teclado veras esta imagen, debes quitar el conector de encendido, mas 2 tornillos a la izquierda, una vez esto podrás levantar la tapa.

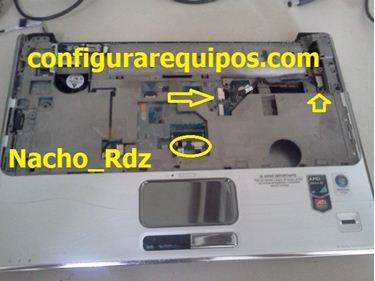

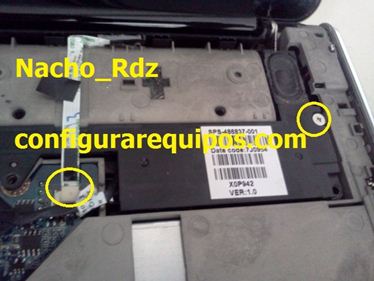

Queda como sigue, después deberás quitar el conector que se muestra así como las bocinas o parlantes del portátil.







Después debes desconectar el display.

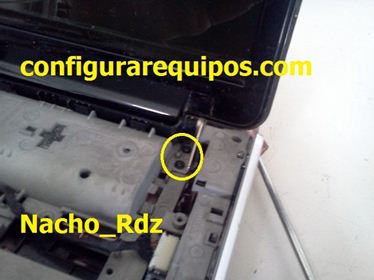

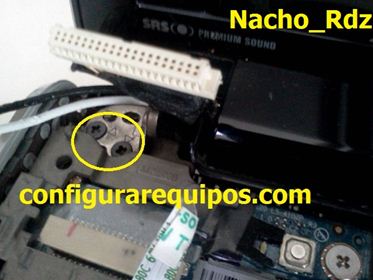

Retiras 4 tornillos, 2 por cada lado del display.





Con esto ya puedes retirar el display del portátil, con mucho cuidado ya que es muy delicado, la siguiente tapa es opcional, pero yo la quito por comodidad.

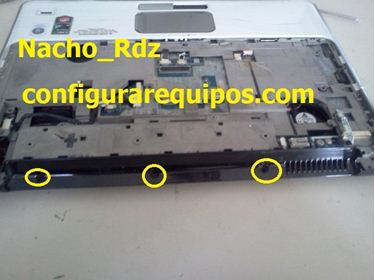

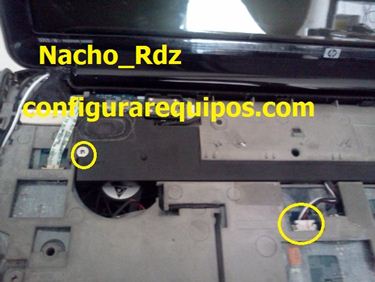

Con esto solo debemos retirar el conector que se muestra, así como el conector del mouse pada, por si aun no lo quitas, más todos los tornillos restantes de la base del portátil.

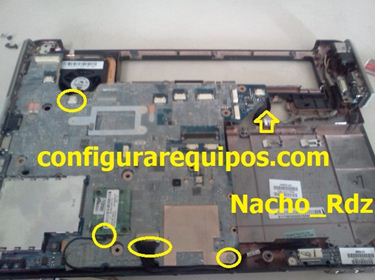

Una vez esto, con el apoyo del destornillador plano, levantamos las orillas abriendo el portátil, dejándolo como la imagen que sigue, la cual muestra conectores que debes quitar, de abanico de procesador, corriente y demás.

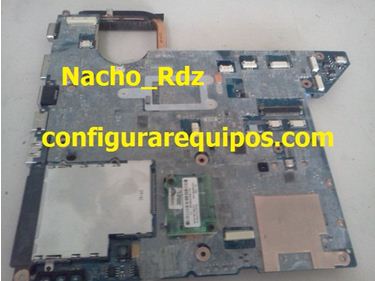

Ya con esto puedes retirar el board de su base.

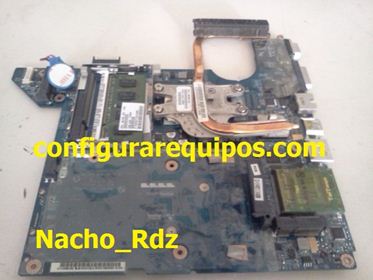

Con esto podemos dar limpieza al disipador de procesador y abanico, así como a motherboard.

Todo lo antes mencionado nos sirve para:

• Cambiar un disco duro dañado
• Aumentar memoria RAM
• Cambiar un display dañado
• Cambiar un teclado dañado
• Dar mantenimiento y limpieza a un portátil

Consejos que te puedo dar son:

• Usar un área despejada
• Usar mucha luz
• No revolver tornillos, aunque en este modelo se usan casi los mismos, en otros modelos se usan medidas diferentes en los orificios
• Liberar estática, toca metal antes de meter mano al equipo para descargarte, ya que la estática daña los equipos
• Cuando se desarma un equipo, en todo momento, estar desconectado, sin batería y sin cargador de corriente

Las capturas de las imágenes son propias, desde mi celular móvil, este tutorial fue creado el 24 de octubre del 2011 por Ignacio Rdz, Monterrey, N.L. México para www.configurarequipos.com

Mi anterior tutorial:
http://www.configurarequipos.com/usuario-Nacho_Rdz/tutorial-para-desmontar-una-portatil-compaq-presario-v2000

Opiniones:OPINIONES: 21

Opinión 1.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 06-11-2011 18:55:15.
Interesante Ilike

Opinión 2.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 14-01-2012 22:30:11.
Hola Nacho, ya los habia ojeado, me parecen muy buenos y ayudaran a mucha gente. Saludos.

Opinión 3.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 04-02-2012 06:17:52.
gracias por el tutorial, la desarme la mia y me sobraron tornillos aora ya los pondre bien!

Opinión 4.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 09-03-2012 01:18:52.
fijate que el tutorial mas detallado no podria estar pero no se para que sirve o que funcion tiene el conector que se encuentra al lado del de el mouse pad,pregunto porque el conector del mouse pad si tiene su flexible pero el otro no tiene nada.anteriormente la chequeo un tecnico si se pudiera decir pero con este tutorial descubri eso.el problema de la portatil es que no da pantalla,ilumina el teclado pero no da pantalla.x eso kisiera saber que funcion tiene o a donde va a dar ese flexible que esta a la par del de el mouse pad.gracias x su pronta respuesta.

Opinión 5.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 05-04-2012 22:03:38.
muy bueno tu tutorial... como puedo saber si las bocinas funcionan ya que la computadora dice que estan desconectados. ya revise y esta todo bien....

Opinión 6.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 04-06-2012 06:38:03.
hola que tal!
muy buen tutorial, pero debo decir que pase un poco de rabia al ver que no podía sacar la tapa donde esta el botón de encendido, debido a que hay 2 tornillos que estan arriba del lector de dvd que hay que sacar, y que no esta especificado en el tutorial.
espero que les sirva mi dato

Opinión 7.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 23-06-2012 16:17:05.
Amigos una pregunta...
En la imagen 8 y 9, se muestra como desmontar un cable (o módulo; como gusten llamarlo) que esta sobre las bocinas... Mi pregunta es: ¿Cual es su función... Para que sirve o que haces?

Opinión 8.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 28-08-2012 16:25:50.
nesecito desmontar totamnente me maquina para cambiarle la unidad de dvd

Opinión 9.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 30-08-2012 00:41:53.
Actualmente en las portatiles, en el caso de las unidades de cd, solo tienen un tornillo que lo sostiene, quitando ese tornillo sale la unidad, este tornillo puede estar a la vista o debajo de las tapas de memoria o disco duro

se suele identificar con el dibujo de un cd

saludos

Opinión 10.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 04-10-2012 23:39:04.
Muy buen tutorial!!! las fotos son muy explicitas y claras en lo que hay que hacer me sirvio mucho, gracias

Opinión 11.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 23-11-2012 17:45:16.
Buena Nacho, si fuera video sería mejor

Opinión 12.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 02-01-2013 01:08:30.
muy buena info!!

Opinión 13.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 23-02-2013 06:03:53.
muy buen tutorial, disculpa un favor, solo quiero desmontar la pantalla, se podrá solo quitar los tornillos donde va la pila, para poder retirar la tapita superior, arriba del teclado, para poder destornillar solo la pantalla, o es necesario retirar todos los tornillos, lo que sucede, que tengo una laptop hp pavilion dv2423la, la prendo normalmente y al cabo de un ratillo se apaga la pantalla, la cierro y la voy abriendo poco a poco y se enciende y se apaga, me dicen que es un boton de apagado, lo quiero checar si es eso, te agradecere si me apollas y me dices cuales son los tornillos que agarra la tapa superior, gracias

Opinión 14.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 17-04-2013 03:35:47.
sube un video mejor amigo para entender mejor gracias

Opinión 15.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 05-07-2013 20:46:31.
necesito saber que socket tiene un hp pavilion dv4-2013la

Opinión 16.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 22-07-2013 06:43:31.
s1g3 ese es el socket

Opinión 17.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 12-08-2013 06:21:22.
buenaso gracias por el aporte 100 puntos

Opinión 18.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 25-04-2014 00:52:46.
Hola, pordrias decirme a donde va la pieza en forma de A que traba la tapa de la lectora de CD/DVD ya que la he desarmado y se salio antes de que viera cual era su lugar. Desde ya muchas gracias.

Opinión 19.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 12-06-2014 00:00:50.
no solo debes mover una pestaña plastica que hay en la parte de abajo y desplazar la unidad

Opinión 20.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 07-09-2014 08:37:15.
estoy igual que muchos, no se para que sirve el maldito conector que esta encima de las bocinas, ademas que tampoco me enciende la pantalla, simpre se queda en negro, alguien que me quiera ayudar

Opinión 21.

Re: Tutorial para desmontar portátil HP PAVILION DV4 - Fecha: 12-03-2015 20:11:26.
Muchas gracias por el tutorial, muy buenas imágenes, tengo un problema con mi equipo, no enciende la pantalla, que podría verificar?, de antemano, gracias
