Montar una red: Elementos necesarios

ALMALASI - 19/05/2008
ELEMENTOS NECESARIOS PARA MONTAR UNA RED.

En varios tutoriales se ha hablado de cómo montar una red (ver el tutorial Todo lo que necesites saber sobre redes.). En este tutorial nos vamos a centrar en los elementos físicos necesarios para montar una red, ya sea Ethernet o Wifi.

Estos elementos no son muchos, pero sí que son imprescindibles.

Veamos cuales son:

Redes Ethernet:

Las redes Ethernet son las que se conectan mediante cable. Los elementos indispensables son los siguientes:

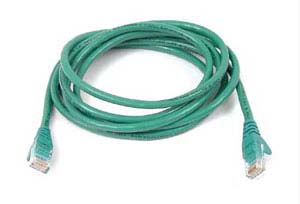

- Cable de red:

Es el medio de conexión entre los distintos elementos de la red. Lo podemos comprar ya hecho o bien hacerlo nosotros.



Si lo hacemos nosotros, dependiendo de la distancia, debemos mirar bien qué tipo de cable usamos. Básicamente hay dos tipos: UTP y STP.



- Cable UTP:
Es el que vemos en la imagen superior izquierda. Se trata de un cable algo más fino, más manejable, pero también menos seguro y propenso a interferencias. No hay problema en utilizarlo en distancias cortas (hasta 25 metros), pero en distancias más largas es más recomendable el tipo STP.

- Cable STP:
También llamado cable de red blindado, es el que se muestra en la imagen superior derecha. El blindaje ofrece, además de una mayor resistencia a la torsión, una resistencia a las interferencias que el cable UTP no tiene.
En ambos caso se trata de una manguera con 8 cables diferenciados por colores (4 colores y su correspondiente combinación con blanco). Dentro de la manguera se trenzan el de color sólido con su correspondiente color/blanco. El nivel de trenzado difiere según el color.

Estos cables se agrupan también por categorías (cat). Las categorías utilizadas son las siguientes:

- Cat 5e: Usado en redes fast ethernet (100 Mbit/s) y gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz.

- Cat 6: Usado en redes gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 250 MHz.

- Cat 6a: Pensado para ser usado en redes 10 gigabit ethernet (10000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 500 MHz.

En cualquier caso, la longitud máxima no debe exceder de la 100 metros (con cable STP).

- Terminales RJ-45:

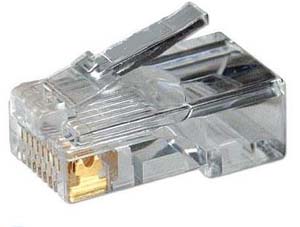

Para conectar estos cables necesitamos unas clavijas o terminales. El tipo utilizado es el RJ-45, algo mayor que el telefónico (RJ-11) y con 8 contactos.



Los hay de dos tipos, normales (imagen de la izquierda), utilizados con cales UTP y cat. 5e y blindados (imagen de la derecha), utilizados sobre todo con cables de cat. 6, aunque también se utilizan con cables STP.

Para estos terminales existen unos protectores (imagen inferior) en diferentes colores, para hacer más fácil la identificación de los diferentes cables de red.



Si quereis ver como se hace un cable de red podeis consultar el tutorial Fabricar cable de red normal y cruzado.

En cuanto a los cables de red normales y cruzados, el cruzado se utiliza sobre todo para unir dos ordenadores (aunque tanto los routers como los switch actuales los suelen soportar) y los normales se utilizan para redes a través de routers u switch.

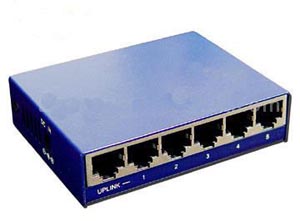

- Switch:



Básicamente un switch es un componente de la red que permite conectar más de dos elementos.

El switch no tiene configuración (salvo los switch configurables, que sólo se suelen utilizar en grandes redes). Normalmente reconoce el ordenador que se le conecta mediante su MAC y/o su IP y redirige el tráfico de datos hacia el ordenador de destino. Los hay desde los más básicos de 5 puertos hasta 64 puertos. Se pueden conectar varios switch dentro de una red. Para ello suelen traer un puerto específico.

Pero evidentemente necesitamos algo donde conectar nuestros cables de red, y ese algo son las tarjetas Ethernet.

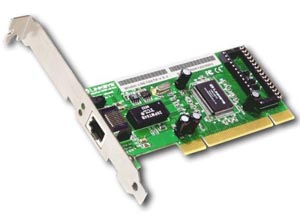

En la actualidad todas las placas base traen al menos una tarjeta Ethernet (imagen superior), pero en caso de no traerla (porque sea un equipo algo más antiguo o porque se nos haya estropeado), podemos instalar una tarjeta PCI Ethernet como la que se muestra en la imagen inferior.



Bien, con estos elementos ya podemos crear una red Ethernet.

Red WiFi:

Una red WiFi es una red Wireless (sin cable), que trabaja bajo los protocolos WiFi (802.11, en sus diferentes versiones)

Aquí ya se complica algo (aunque no mucho) el tema. Vamos a ver los elementos que necesitamos.

En la actualidad la gran mayoría de los ordenadores portátiles que se venden llevan incluida una tarjeta de conexión Wifi, tarjeta que también incluyen muchas placas base de gama alta, pero en aquellos ordenadores que no incluyen este tipo de tarjetas necesitamos instalar una para poder establecer una conexión Wifi, y por lo tanto crear una red bajo este protocolo.

En primer lugar veamos los elementos de conexión que necesitamos en nuestro ordenador:

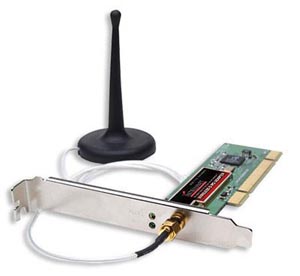

- Tarjeta PCI WiFi:



Hay bastante variedad de modelos, pero todos tienen en común que utilizan un slot PCI para conectarse al ordenador. Es el sistema más eficaz, pero también es el único que requiere una instalación física.

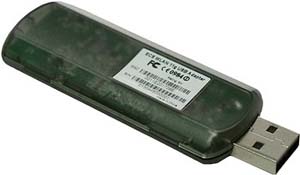

- Adaptador USB WiFi:



Si en tarjetas PCI WiFi hay una grán cantidad de modelos, en adaptadores USB WiFi hay más aun. Se emplea muchísimo por su gran comodidad (no necesita instalación física, sólo conectar a un puerto USB e instalar los drivers) y además se puede utilizar en más de un ordenador (evidentemente no a la vez).

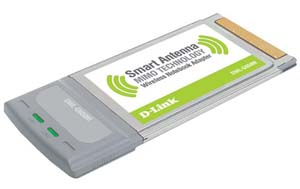

- Adaptador PCMCIA WiFi:



Los adaptadores PCMCIA (Personal Computer Memory Card International Association) están diseñados específicamente para ordenadores portátiles (aunque hay tarjetas PCI PCMCIA).

Son más fiables y estables que los adaptadores USB, pero dado que actualmente casi todos los portátiles incluyen una tarjeta WiFi cada vez se ven menos.

Bien, si lo que pretendemos es hacer una red entre dos ordenadores, con esto ya es posible (formaremos una red AD-HOC).

Pero si queremos conectar más de dos ordenadores en red ya tenemos que utilizar otros elementos:

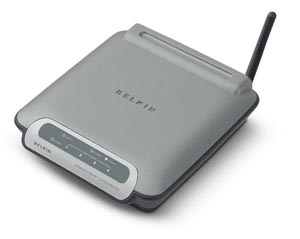

- Access Point:

.

Un Access Point (punto de acceso) es un elemento que permite interconectar redes Ethernet con redes Wifi.

- Router Wifi:



Este dispositivo permite una amplia configuración de la red. En su versión WiFi permite conectarse a él tanto vía Ethernet (suelen tener entre uno y cuatro puertos RJ-45) como vía WiFi.


Conexión a Internet:

Visto desde el punto de vista de una red, Internet no es más que una suma de redes a la que nosotros nos conectamos mediante un proveedor de servicios ISP. Tenemos varias formas de establecer esta conexión, pero las más utilizadas son o bien por ADSL (banda ancha de la red telefónica) o mediante cable.

En ambos casos necesitamos un módem de se encargue de modular y desmodular la señal de forma que sea comprensible a nuestro sistema.

Los módem pueden ser de varios tipos:

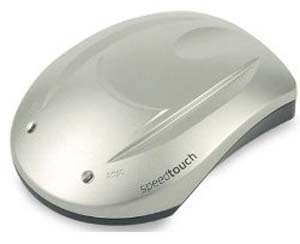

- Módem ADSL USB:



Este sistema ha sido el más utilizado hasta la aparición de la ADSL2+ cuando se trataba de conectar a Internet un sólo ordenador. Normalmente se conecta al ordenador mediante USB (aunque también los hay que se conectan a un puerto RJ-45).

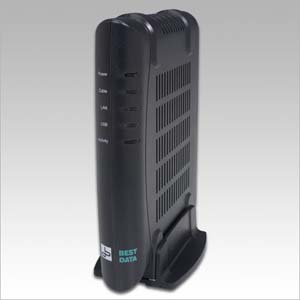

- Cable Módem:



Prácticamente igual que el caso anterior, solo que en este caso la entrada en vez de ser mediante la red telefónica es directamente mediante un cable de transmisión de datos. Este tipo de móden suele ir conectado normalmente a un puerto RJ-45.

Es el utilizado por los proveedores ISP de cable, como es el caso de ONO en España.

- Módem - Router ADSL:

3

Se diferencia de un router en que incorpora en su interior un módem ADSL, por lo que tenemos dos elementos en uno solo.

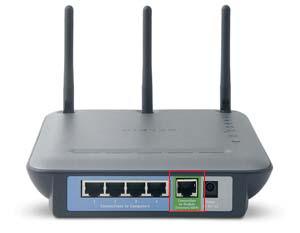

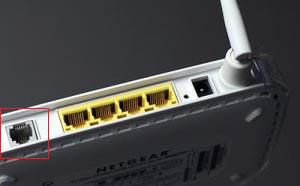

Se distinguen sobre todo porque llevan una entrada para la línea telefónica (un conector RJ-11, dentro del recuadro rojo en la imagen superior).

- Cable - Router:

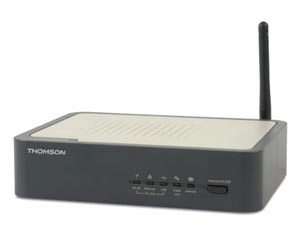

En el caso de que nuestra conexión a Internet sea mediante cable, también tenemos disponibles Cable-routers WiFi, como es el caso del que se muestra en la imagen, un THOMSON TCW710.

Bien, ya hemos visto los elementos necesarios para formar nuestra red.

Una cosa ha de quedar clara. Una vez establecida la conexión entre los equipos, la forma en que gestionamos la red es totalmente independiente del tipo de conexión que utilicemos. Da lo mismo que nuestros ordenadores se conecten vía Ethernet o vía Wifi, la configuración posterior de la red es igual en ambos casos.

En lo único que se diferencian es en las medidas de seguridad que son necesarias en una red Wifi (como encriptación de la señal mediante WEP, WPA o filtros MAC) para que personas no autorizadas puedan acceder a nuestra red.
