Como Configurar Router Barricade SMC 7804WBRA

GODMOL - 04/02/2008 - DERECHOS AUTOR


COMO CONFIGURAR ROUTER BARRICADE SMC7804WBRA.

Índice

1.- Introducción.
2.- Como conectar el router.
3.- Formas de configurar el router.
4.- Como acceder a la configuración.
5.- Modos de configuración.
6.- Configuración sencilla.
7.- Configuración general del Sistema.
8.- Configuración de Internet.
9.- Configuración de la red de área local (LAN).
10.- Configurar red inalámbrica.
11.- Configuración NAT (Network Address Translation)
12.- Configuración del Firewall.
13.- Utilidades.



1.-Introducción.

Cada vez es menos frecuente el uso de modems para las conexiones ADSL, todas las operadoras suelen ofrecer otros dispositivos más complejos de usar y configurar, pero que al mismo tiempo ofrecen un amplio abanico de posibilidades en cuanto a capacidades de conexión.

Estos dispositivos, identificados generalmente por la palabra “router”, permiten la conexión de varios ordenadores montando pequeñas redes locales, estando limitado el número de máquinas conectadas a la red, al número de conectores o “bocas” ethernet de que dispone.

Estos dispositivos nos ofrezcan la posibilidad de utilizar las nuevas tecnologías de comunicaciones inalámbricas, lo que amplía el número de equipos conectados a la red de manera considerable.

En este tutorial vamos a tratar de explicar como configurar el router SMC modelo 7804WBRA, conocido también como Barricade, y ponerlo en marcha de la manera más sencilla posible.

En primer lugar vamos a ver como es el router y sus características básicas, en la imagen que vemos a continuación, podemos observar la parte frontal del router

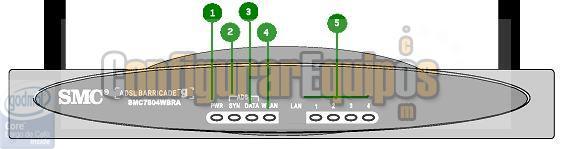

Imagen01

En la imagen vemos marcados con unos números, diferentes LEDS que describimos a continuación:

1 LED de encendido/ apagado
En verde, indica que el router está encendido.

2 LED DSL
En verde, nos indica que la conexión ADSL está activa. Esta luz estará intermitente durante la configuración en el encendido.

3 LED en línea
Este Led de color verde, cuando está encendido, nos indica que nuestro usuario y password, han sido correctamente autenticados por el proveedor y se encuentra conectado.

4 LED de estado de la red inalámbrica.

Este Led, también de color verde nos proporciona información del estado de la red inalámbrica, sí está encendido, indica que la red inalámbrica está habilitada. Si el Led está intermitente indica que a través de la red se esta produciendo envío o recepción de datos. Si el Led está apagado indica que la red inalámbrica esta deshabilitada o tiene algún problema.

5 LED´s de estado de la red local.

Leds de color verde, que cuando están encendidos, nos informan del estado de la conexión entre el router y el dispositivo conectado a él. Si está intermitente nos advierte que la conexión es correcta y se están recibiendo o transmitiendo datos. Si el Led está apagado significa que no hay ningún dispositivo conectado o existe algún problema con la conexión.

Hay que mencionar que el puerto ajusta automáticamente la velocidad y el modo de transmisión al más adecuado para el dispositivo conectado pero para ver donde se conectan tenemos que fijarnos en la imagen que ponemos a continuación:



Imagen 02

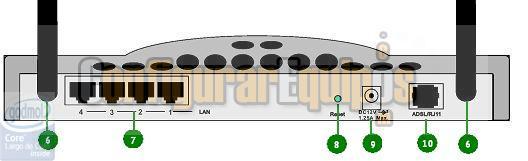

6 Antena inalámbrica.

7 Puertos Ethernet.
Estos puertos nos van a permitir conectar dispositivos al router a través de cables RJ45.

8 Botón Reset.
Este botón permite restaurar la configuración de fábrica del router.

9 Conector para el adaptador de corriente.
Es el corrector para la fuente de alimentación, el fabricante recomienda usar únicamente el adaptador que acompaña al router.

10 Puerto ADSL.
Este conector se usa para conectar el router a la línea telefónica.

Entre las principales características de router podemos destacar las siguientes:
Compartir la conexión a Internet a través de cable o red inalámbrica, red inalámbrica 802.11g de alta velocidad, compatible con ordenadores Windows, Mac o Linux. Sistema de configuración Web, puede funcionar como servidor virtual para acceso remoto Web, FTP y otros servicios de red y dispone de Firewall y sistema de encriptación para la red inalámbrica.


2.-Como conectar el router.

En primer lugar, revisaremos si están todos los elementos que son necesarios para que funcione el Router, esto es, el propio aparato, el adaptador de corriente para proporcionarle alimentación, un cable telefónico de cuatro hilos con conectores RJ11 que nos permitirá conectar el router a la roseta del teléfono y al menos un cable par trenzado (ocho hilos) con conectores RJ45 que nos permitirá conectar el PC con el Router.

Cogeremos el cable telefónico y un extremo lo conectamos a la roseta del teléfono o en uno de los conectores hembra RJ11 del conector RJ11 en “T”, y el otro extremo al conector del router marcado con el número 10 en la figura del punto anterior.

Cogeremos el cable de red y lo conectaremos un extremo a la toma Ethernet del PC y el otro extremo a uno de los conectores del router con el número 7 en la figura.

Ahora conectamos el cable del alimentador al conector POWER, el número 9 de la figura del router del apartado anterior, y el otro extremo a la red eléctrica de la vivienda. Para ver como quedaría, mostramos la siguiente imagen:

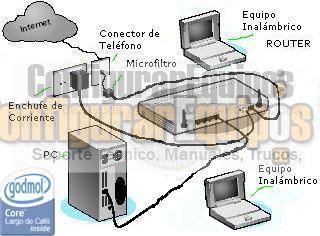

Imagen03

Para evitar problemas la configuración del router es recomendable realizar la primera configuración a través de la conexión por cable de red.


3.-Formas de configurar el router.

Hay dos formas de configurar el equipo, la primera a través del programa que proporciona el proveedor de conexión y la segunda es accediendo directamente al programa de configuración que posee por defecto el router y al que se accede a través de cualquier navegador.

En este tutorial vamos a usar el programa Internet Explorer para acceder al programa de configuración y nos va a permitir acceder a todas las opciones de configuración con facilidad ya que el propio router dispone de un pequeño servidor web que nos permitirá acceder a todas las opciones de configuración.

Para entrar en el programa de configuración basta con teclear en la barra de direcciones de Internet Explorer la dirección IP del router, debemos tener en cuenta que la dirección será 192.168.1.1 si el router es nuevo o si no se ha modificado esta dirección en una configuración anterior, si hemos modificado la dirección IP, habrá que teclear la que corresponda.

Es importante tratar de realizar la configuración del router mediante conexión con cable, en muchos casos la red inalámbrica viene desactivada por defecto, y si vamos a cambiar algún parámetro relacionado con la configuración inalámbrica podemos perder la conexión con el router a través de la tarjeta inalámbrica.


4.-Como acceder a la configuración.

Tal y como hemos comentado, para entrar en el programa de configuración del router abrimos una ventana de Internet Explorer, o cualquier otro navegador y tecleamos la dirección IP del router en la barra de direcciones como se ve en la imagen adjunta.



Imagen04

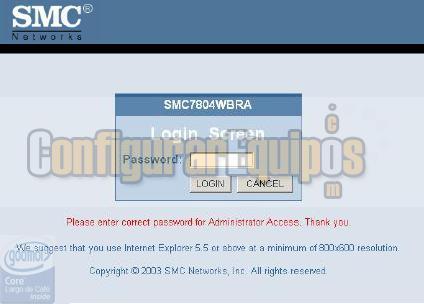

Si conseguimos conectar con el router, se abrirá una pequeña ventana que nos solicitará la contraseña para acceder al router.



Imagen05

Si ya hemos configurado el sistema para que tenga contraseña, debemos introducir la contraseña y pinchar sobre el botón ’Login’, en caso de que sea la primera vez que accedemos al router debemos introducir smcadmin en el campo contraseña y pinchar sobre el botón ’Login’

Al entrar a programa de configuración nos encontramos con la siguiente pantalla:



Imagen06

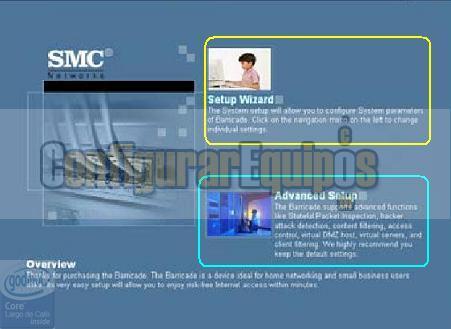

Nos encontramos con dos opciones de configuración, una resaltada en color amarillo y la otra en azul, estas opciones son:

SetUp Wizard que nos permitirá realizar una configuración rápida y sencilla ayudados por el asistente de configuración

Advanced SetUp donde podremos establecer los parámetros de configuración general del sistema, como cambio de contraseña, actualización del firmware, establecer zona horaria, etc y también dispondremos de las opciones de configuración manual con las siguientes posibilidades:
WAN, LAN, WIRELESS, NAT, FIREWALL, ROUTE, QoS y ADVANCED y que iremos describiendo a continuación


5.-Modos de configuración.

No nos detendremos demasiado en el modo de configuración del router aunque haciendo uso de la jerga usada por telefónica vamos a enumerar los modos de configuración del router respecto a la red que vamos a montar y que serían:

Mono puesto con IP dinámica es la configuración del router para conectarle un solo PC y al que el propio router le asignará la dirección IP de manera dinámica, con este sistema, cada vez que el ordenador se arranque, solicita a router una dirección IP que asociar al adaptador de red y que le permita el intercambio de datos.

Mono puesto con IP fija es la configuración del router para conectarle un solo PC y al que nosotros mismos asignaremos la dirección IP al PC al configurar las propiedades del adaptador de red.

Multipuesto con IP dinámica es la configuración del router para conectarle más de un PC y es el propio router el que asignará las direcciones IP de manera dinámica a cada PC, con este sistema, cada vez que un ordenador se arranque, solicita a router una dirección IP que asociar al adaptador de red y que le permita el intercambio de datos; además hay que tener en cuenta que esta dirección podría ser distinta cada vez que nos conectemos a router.

Multipuesto con IP fija es la configuración del router para conectarle más de un PC y que nosotros mismos asignaremos una dirección IP a cada PC al configurar las propiedades del adaptador de red.

Lo lógico es configurar el router de acuerdo a nuestras necesidades, pero a veces es conveniente adelantarnos a los acontecimientos y optar por una configuración más flexible y que se pueda ampliar fácilmente, esta configuración podría ser Multipuesto con IP fija para los ordenadores conectados a él.

Vamos a partir de la configuración desde cero y suponiendo que la línea ADSL funciona de manera correcta, en estas condiciones, nuestro proveedor de conexión habrá asignado una dirección IP pública a nuestro router, que es la que se verá desde Internet, esta dirección IP será fija y siempre la misma, si hemos contratado ese servicio con nuestro proveedor, o variará cada vez que reiniciemos el router.


6.-Configuración sencilla.

Para iniciar la configuración de este apartado en nuestro router, debemos iniciar el programa de configuración, y seleccionar en la pantalla de bienvenida la opción SetUp Wizard esto nos permitirá configurar el router de forma sencilla con la ayuda del asistente de configuración y al final del proceso estará preparado para conectar a Internet.

Nada más entrar nos aparece la siguiente pantalla:

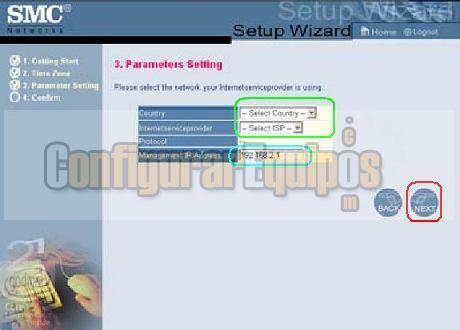

Imagen 07

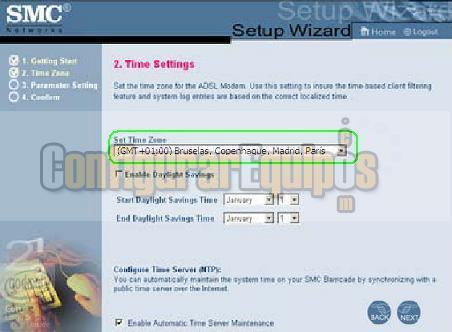

En este primer paso, vamos a elegir nuestra zona horaria mediante un menú desplegable resaltado en color verde, y a continuación pulsamos en el botón ‘Next’ para pasar al punto siguiente.



Imagen 08

Debemos seleccionar en el desplegable, el país y el proveedor de conexión (resaltado en color verde), dependiendo de la selección y si nuestro proveedor usa protocolos PPPoA o PPPoE nos solicitará los datos de usuario y password para acceder al servicio, también en la misma pantalla podemos asignar la IP que el router tendrá en nuestra red interna resaltado en color azul, en este caso 192.168.2.1, a continuación pulsamos en el botón ‘Next’ que hemos resaltado en rojo, para pasar a la siguiente pantalla:

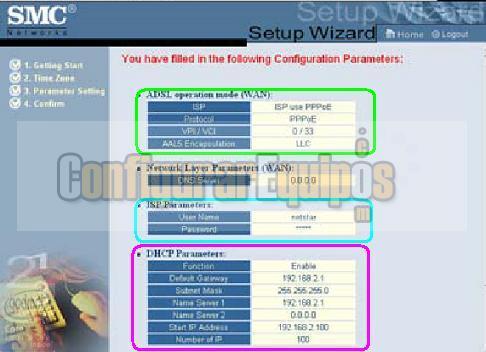

Imagen 09

No pide confirmación de los datos introducidos relativos a la configuración de la ADSL (resaltado en verde), los datos de usuario y password proporcionados por el proveedor (resaltados en azul) y los datos de configuración del router para la red interna (resaltados en morado), a continuación pulsamos el botón ‘Apply’ situado al final de la página.


Si en la pantalla de la Imagen08 no aparece nuestro país o nuestro proveedor de conexión veremos en la imagen siguiente:



Imagen 10

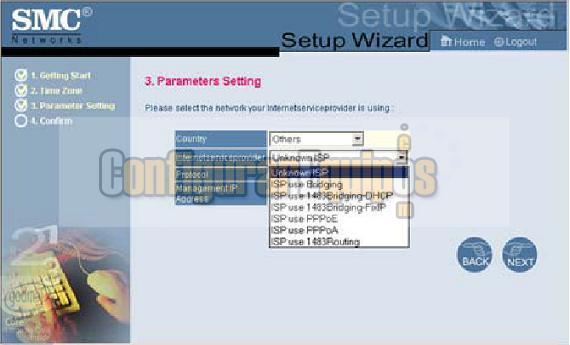

Debemos elegir ‘Others’ en el desplegable del país, y ‘Unknown ISP’ en el desplegable del proveedor de conexión.

Si conocemos el tipo de conexión de nuestro proveedor podemos elegirla en el desplegable ‘Internet Service Provider’ el que corresponda como podemos ver en la pantalla siguiente:

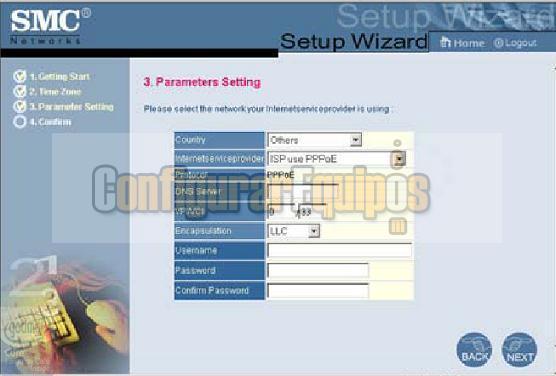

Imagen 11

Si elegimos ISP use PPPoE, los campos que hay que introducir son los que nos haya proporcionado el proveedor y son el nombre de usuario (User Name), la contraseña (Password), que hay que repetir para evitar errores. Los valores correspondientes a los proveedores que usan este tipo de conexión son los que podemos ver en la siguiente imagen:



Imagen 12

Una vez introducidos los valores que correspondan, pulsamos el botón ‘Next’.

Si la elección corresponde a un protocolo PPoA seleccionamos ISP use PPPoA como vemos en la siguiente pantalla:

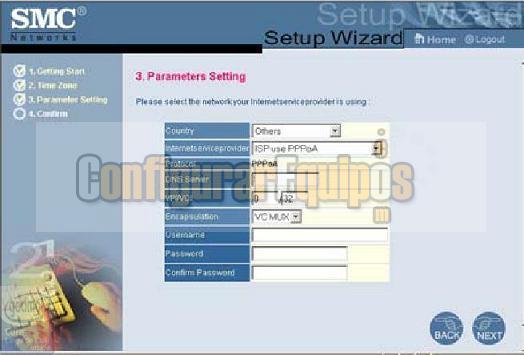

Imagen 13

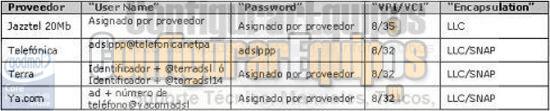

Los campos que hay que introducir son los que nos haya proporcionado el proveedor y son el nombre de usuario (User Name), la contraseña (Password), que hay que repetir para evitar errores. Los valores correspondientes a los proveedores que usan este tipo de conexión son los que podemos ver en la siguiente imagen:



Imagen 14

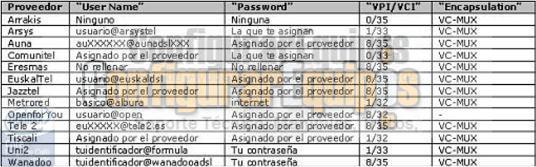

En cualquiera de los casos hay que introducir los valores de las direcciones IP de los servidores DNS que podemos ver en la imagen siguiente:



Imagen 15

Al pulsar el botón ‘Next’ nos llevará de nuevo a la pantalla de confirmación de parámetros de configuración que vimos en la Imagen 09 y en la que pulsaremos ‘Apply’ para finalizar la configuración




7.-Configuración avanzada (Sistema).

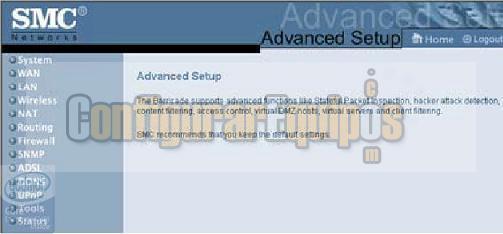

Para acceder a la configuración avanzada, deberemos pinchar en la opción ‘Advanced SetUp’ de la pantalla de bienvenida al entrar en el configurador web del router y nos aparecerá la siguiente pantalla:



Imagen 16

En la imagen podemos observar que aparece en la parte izquierda una menú con las siguientes opciones:
‘System‘ que nos permitirá configurar opciones especificas del router, ‘WAN’ que nos ayudará a configurar nuestra conexión para acceder a Internet, ‘LAN’ que permitirá configurar el comportamiento del router en nuestra red interna, ‘Wireless‘ que nos ayudara a configurar la red inalámbrica, ‘NAT‘ que nos permitirá configurar la apertura de puertos y ‘Firewall‘ que nos configurará el propio cortafuegos que incorpora el router y algunas más que iremos describiendo más adelante

En este sentido, nos vamos a centrar en describir la configuración del sistema, ‘System’ dejando el resto de opciones para ser tratadas de forma individual. Si pulsamos ‘System’ en el menú, vemos que aparece la siguiente pantalla:



Imagen 17

Las opciones a las que tenemos acceso son las siguientes:

‘Time Zone’ que nos permite elegir la zona horaria de nuestra ubicación, mediante un menú desplegable como podemos ver en la imagen:

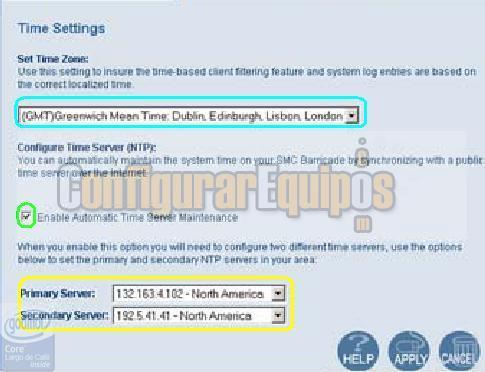

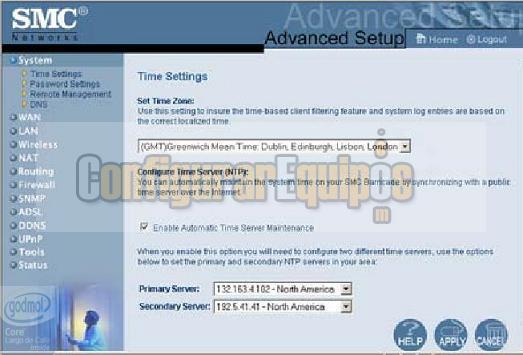

Imagen 18

Una vez elegida la zona horaria cuyo desplegable se ha resaltado en color azul, podemos marcar si queremos usar servidores para sincronizar la hora, la marca de activación está resaltada en verde, y deberemos elegir los servidores para la sincronización en los desplegables correspondiente resaltados en color amarillo. Una vez seleccionados los valores adecuados basta con pulsar el botón ‘Apply’ para que se haga efectivo el cambio.


‘Password Setting’, nos va a permitir modificar la clave de acceso por defecto al router, al pinchar en esa opción vemos la siguiente pantalla:

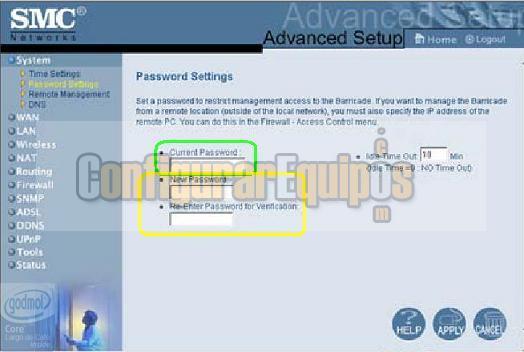

Imagen 19

Para modificar la clave de acceso, en el caso de no haber modificado a configuración de fábrica, la clave es smcadmin, debemos introducir la clave en el campo ‘Current password’ (resaltado en verde), debiendo introducir la nueva clave en los campos ‘New Password’ y ‘Reenter New Password’ (resaltados en amarillo) para comprobar que no hay errores.

Si queremos que al entrar en el configurador web del router la sesión caduque transcurrido un tiempo determinado, debemos indicar ese tiempo en minutos en el campo ‘Idle Time Out’ solo hay que pulsar el botón ‘Apply’ para que se haga efectivo el cambio.


‘Remote Management’ nos va a permitir establecer si queremos habilitar la opción de mantenimiento del router para lo que nos presentará la siguiente pantalla:

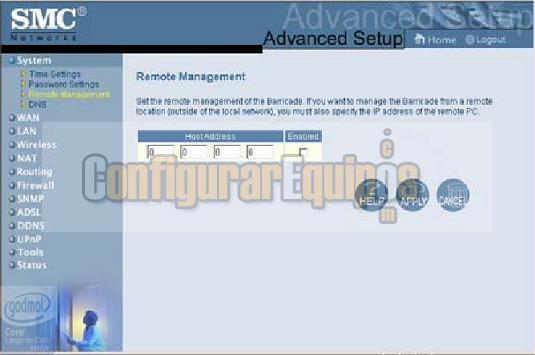

Imagen 20

Para activar el mantenimiento remoto, seleccionamos la opción ‘Enable’, y elegimos una dirección IP externa para realizar el mantenimiento. Este mantenimiento se realizará a través del puerto 8080. Después solo hay que pulsar el botón ‘Apply’ para que se haga efectivo el cambio.
OJO si se marca como disponible pero se mantiene la IP 0.0.0.0, cualquier máquina podrá acceder al mantenimiento remoto

‘DNS’ nos va a permitir establecer los servidores DNS que usará nuestra conexión de internet, para lo que nos presentará la siguiente pantalla:

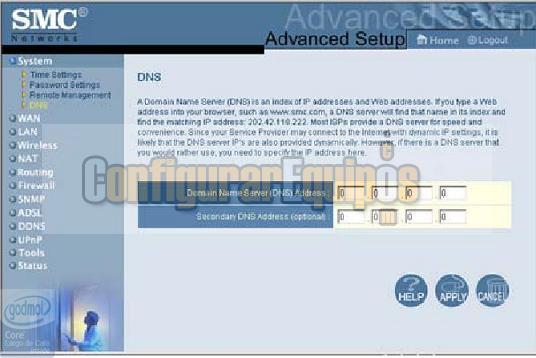

Imagen 21

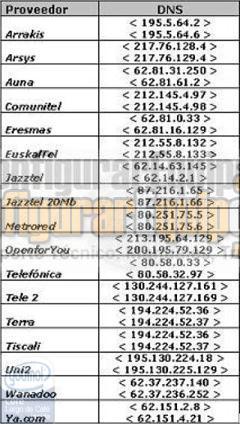

Debemos introducir las direcciones de los servidores DNS proporcionados por nuestro proveedor de conexión y que se pueden ver en la Imagen15, a diferencia del resto de parámetros, los DNS se pueden usar los de cualquier proveedor de conexión, no necesariamente los de nuestro proveedor.


8.-Configuración de Internet.

Continuando con la configuración avanzada, vamos a ver la configuración de la conexión a Internet, y esto ocurre pulsando en el menú superior del programa del configurador la opción ‘WAN’ que nos presentará la siguiente pantalla:



Imagen 22

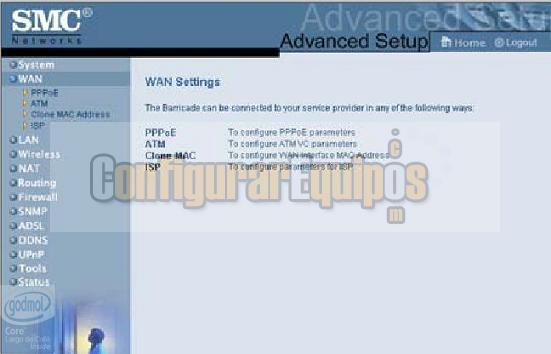

Una vez dentro de esta pantalla, nos encontramos con varias opciones para configurar:
‘PPPoE’, ‘ATM’, ’Clone MAC’ e ‘ISP que nos ayudará a configurar el tipo de conexión.

Al seleccionar ‘PPPoE’ nos aparece la siguiente pantalla:

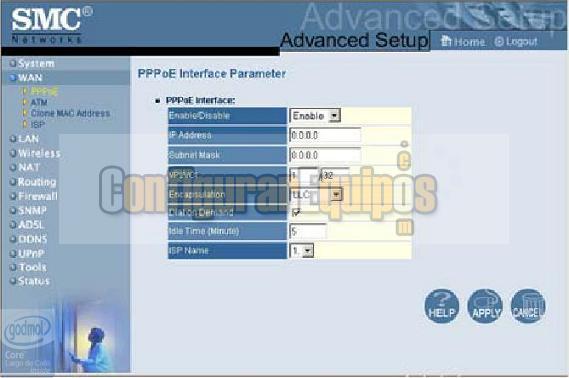

Imagen 23
Los datos que hay que introducir son los que se describieron en las imágenes 15 y 16 del presente tutorial.

Al seleccionar ‘ATM’ nos aparece la siguiente pantalla:

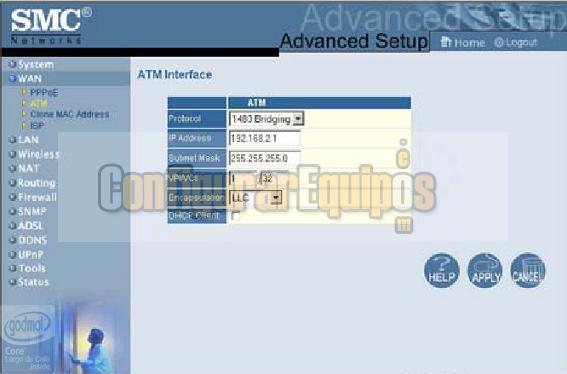

Imagen 24

Esta opción es útil cuando el router no se usa para conectar a internet sino que se usa para ampliar un segmento de red en una LAN privada de una empresa o corporación y no vamos s dar más detalles sobre ello ya que muchos de los valores que hay que incluir dependen precisamente se la configuración de esa red privada.

La opción ‘Clone MAC Address’ solo es usada cuando nuestro proveedor obliga a registrar la dirección MAC de un único PC, al pulsar esa opción, aparece la siguiente pantalla:

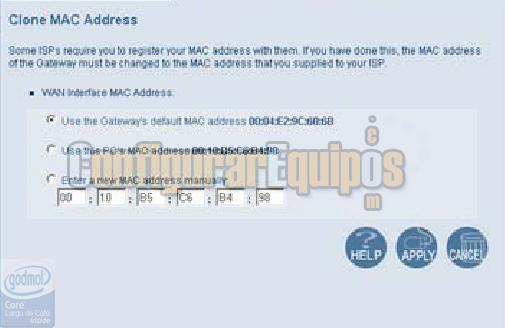

Imagen 25

Lo que haremos será copiar la dirección MAC del adaptador de red del PC en los campos correspondientes de la pantalla, y pulsamos el botón ‘Apply’ para que se haga efectivo el cambio.

La opción ‘ISP’ es usada cuando nuestro proveedor usa una configuración especial para la conexión y al pulsar sobre ella nos presenta la siguiente pantalla:

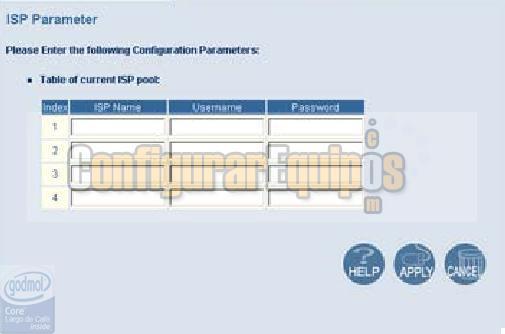

Imagen 26

De entrada podremos dar de alta varias configuraciones para usarlas con diferentes proveedores y dar de alta los parámetros necesarios para cada una de ellas, mencionar que si necesitamos dar de alta una conexión PPPoA debemos ver los datos descritos en las imágenes 13 y 14 del presente tutorial.



9.-Configuración de la red de área local (LAN).

Continuando con la configuración avanzada, vamos a ver la configuración de la red de área local (LAN) y esto ocurre pulsando en el menú del programa del configurador la opción LAN que nos presentará la siguiente pantalla:

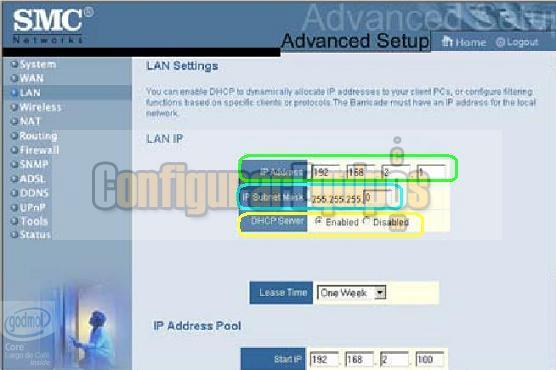

Imagen 27

Una vez dentro de esta pantalla, nos encontramos con varias opciones para configurar:
La primera es ‘IP Addres’ que corresponde a la dirección IP que va a tener el router dentro de nuestra red interna (resaltado en verde), la mascara de subred de la configuración (resaltado en azul) y la marca para habilitar el servidor DHCP (resaltada en amarillo)

El siguiente apartado de la configuración es el ‘IP Address Pool’ que nos permitirá asignar direcciones IP dinámicas a los equipos que se conecten a la red en la que tenemos que habilitar el servicio, pinchando sobre el radio buton ‘Enabled’ en el apartado ‘DHCP Server’, también debemos rellenar los campos ‘Start IP’ que corresponde a la primera dirección que dará el router, y ‘End IP’ que será la dirección más alta que asignará. El campo ‘Lease Time’ es el tiempo máximo que un usuario puede intentar volver a conectarse para mantener la misma dirección IP. pulsamos el botón ‘Apply’ para que se haga efectivo el cambio



10.-Configurar red inalámbrica.

Continuando con la configuración avanzada, vamos a ver ahora la configuración de la red inalámbrica (Wireless LAN) y esto ocurre pulsando en el menú del programa del configurador la opción Wireless y que nos presentará la siguiente pantalla:

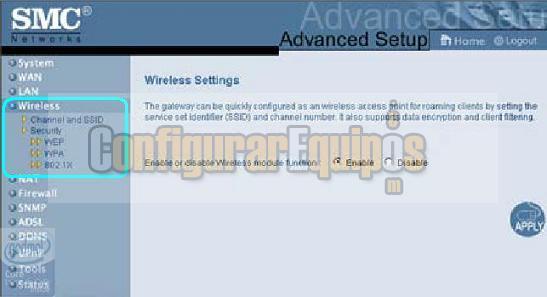

Imagen 28

Una vez dentro de esta pantalla, nos encontramos con un radio button que nos permitirá activar/ desactivar la red inalámbrica. Si queremos habilitarla pinchaemos ‘. Justo debajo de la opción Wireless del menú han aparecido otras opciones que iremos detallando.


La primera ‘Channel and SSID’ nos permite asignar el nombre de la red y el canal de comunicación, mostrando la siguiente pantalla:

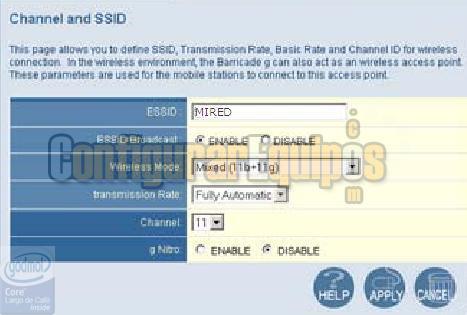

Imagen 29

Podemos usar cualquier nombre para la red, aunque conviene evitar el uso de nombres como ‘Wireless’, ‘Default’ o cualquier otro nombre que pueda hacer pensar que se ha dejado el que traía el router por defecto, así evitaremos que alguien sienta curiosidad por entrar en nuestra red. El parámetro ‘SSID Broadcast’ merece especial atención, si está seleccionado, permite que el nombre de la red sea visible cuando alguien busque redes inalámbricas próximas, si está desmarcado, nuestra red no aparecerá cuando alguien visualice las redes disponibles. Respecto al parámetro ‘Channel’, basta con elegir un valor en el menú desplegable. Respecto a los otros parámtros, mantendremos como ‘Fully Automatic’ el parámetro ‘Trasnmission Rate’ y como ‘Disable’ el parámetro ‘gNitro’, cuando está la información introducida, pulsamos el botón ‘Apply’ para que se hagan efectivos los cambios.


La otra opción de configuración, es la correspondiente a Seguridad (‘Security’ ), y que al pulsar sobre ella, nos presenta la siguiente pantalla:

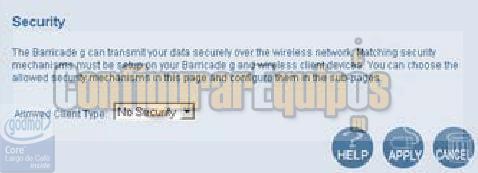

Imagen 30

Llegados a este punto, hay que mencionar que nuestra red puede estar protegida a través del uso de diferentes métodos de autenticación y encriptación que son los que vamos a ver a continuación. El sistema de autenticación debemos elegirlo en el menú desplegable ‘Allowed Client Type’ y puede ser WEP, WPA y 802.1X . Dependiendo de los valores elegidos se nos van a presenta diferentes pantallas y vamos a explicar las correspondientes a las elecciones WEP y WPA.

Vamos a elegir WEP y podemos ver la siguiente pantalla:

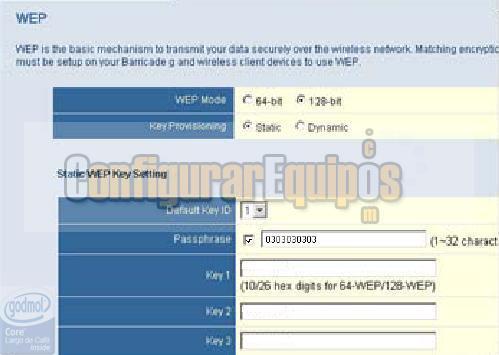

Imagen 31

Marcamos el tipo de encriptación (WEP mode), 128 bit y el modo de entrada de la clave ‘Static’, a continuación marcamos el campo Passphrase e incluimos en el espacio de texto lo que queremos poner como clave de acceso a la red (0303030303), cuando un equipo quiera conectarse a la red solicitará la clave y es el valor que hay que introducir.

Si hubiéramos elegido WPA veríamos la siguiente pantalla:

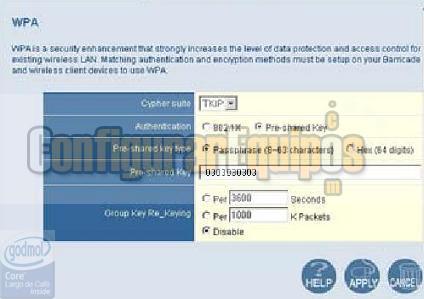

Imagen 32

El valor del desplegable ‘Cypher suite’ corresponde al mecanismo de encriptación usado para el sistema WPA, seleccionamos TKIP, marcamos el radio button ‘Pre-Shared key’ y elegimos ‘Passphrase’ como tipo de clave, en el campo ‘Pre-Shared key’ ponemos la clave que queremos que tenga nuestra red. Cuando un equipo se conecte a la red inalámbrica deberá identificarse e introducir la clave de la red. El sistema es parecido al visto para encriptación WEP pero más seguro


11.-Configuración NAT (Network Address Translation)

Continuando con la configuración avanzada, vamos a ver ahora la configuración de la tabla de conversión de las direcciones de red en la que entraremos pulsando en el menú del programa del configurador la opción NAT y que nos presentará la siguiente pantalla:



Imagen 33

Una vez dentro de esta pantalla, vemos que se nos han desplegado en el menú, varias opciones ‘Address Mapping’, ‘Virtual Server’ y ‘Special Aplication’, para poder configurar cualquiera de ellas lo primero es activar la función ‘NAT’ marcando el radio button ‘Enable’ en la pantalla.

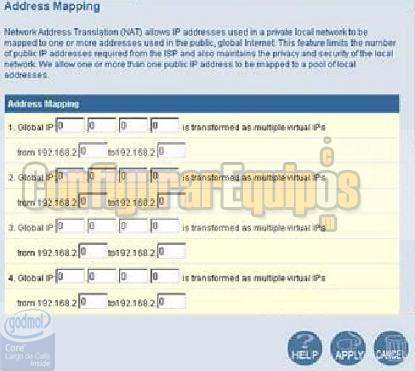

Imagen 34

Con esta pantalla podremos configurar el ‘Mapeo’ de direcciones IP de tal manera que podremos enviar todo el tráfico de información de una IP pública, a una dirección IP privada interna de nuestra red local una vez introducidos los datos hay que pulsar sobre el botón ‘Apply’

La siguiente opción de configuración es ‘Virtual Server’, al pulsar sobre ella, nos mostrará la siguiente pantalla:

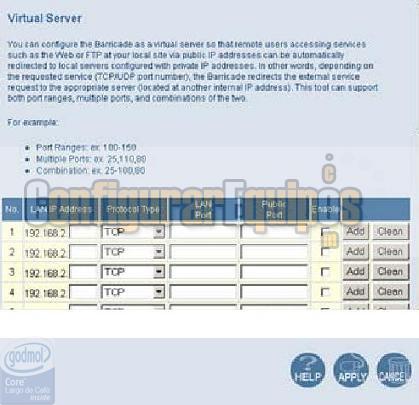

Imagen 35

Esta pantalla nos va a permitir la configuración de los puertos del router para su uso con determinadas aplicaciones.

Los campos que debemos rellenar son:
‘LAN IP Address’ o IP Privada, será la dirección IP interna del equipo al que se va a dirigir el tráfico de información dentro de nuestra red.
‘LAN Port’ corresponderá al número de puerto que queremos abrir.
‘Protocol Type’, corresponde al tipo de protocolo que va a pasar por ese puerto, UDP, TCP o ambos (Both)
‘Public Port’ corresponde al número de puerto por el que viaja al tráfico de información que queremos desviar.
Por último, ‘Enable’, nos va a permitir activar o desactivar la configuración definida para el puerto, podremos configurar hasta 20 configuraciones diferentes y habrá que pinchar sobre el botón ‘Add’ para que se grabe la opción

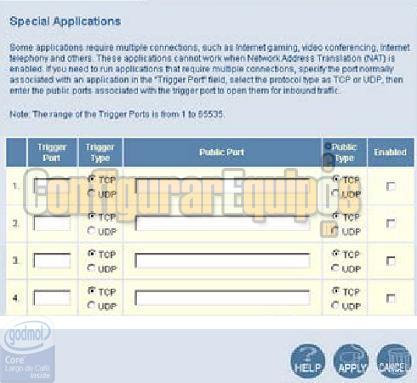

Por último vamos a ver como se configuran las aplicaciones especiales con la opción ‘Special Applications’ que nos presentará la siguiente pantalla:



Imagen 36

Configuraremos de manera manual el rango de puertos usados por nuestra aplicación, rellenando el campo ‘Triger Port’, configuraremos también el ‘Triger Type’ o el tipo de protocolo que va a pasar por ese puerto, UDP, TCP a continuación se rellenara el campo ‘Public Port’ con el número de puerto y el tipo de protocolo en el campo ‘Public Type’

Por último, ‘Enable’, nos va a permitir activar o desactivar la configuración definida para el puerto, podremos configurar hasta 20 configuraciones diferentes y habrá que pinchar sobre el botón ‘Apply’ para que se grabe la opción


12 .-Configuración del Firewall.

Lo último que vamos a ver es la configuración de Firewall que incorpora el propio router y
entraremos en ella pulsando en el menú del programa del configurador la opción Firewall que nos presentará la siguiente pantalla:

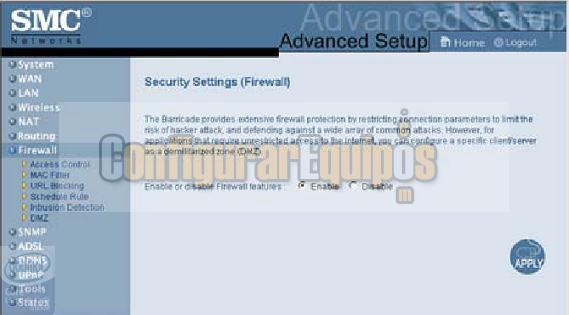

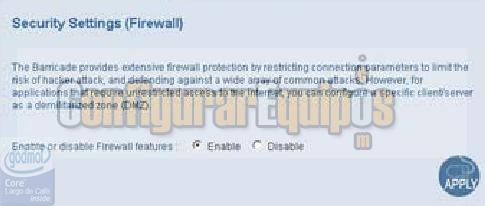

Imagen 37

vamos a centrarnos en la configuración básica que nos permitirá ajustar algunos de los parámetros de configuración, si pulsamos en la opción ‘Acces Control’ se presentará la siguiente pantalla:



Imagen 38

La descripción de los campos de la pantalla es muy sencilla, en primer lugar seleccionamos si queremos activar la función de filtrado y la definición de las reglas del mismo, en la parte de abajo aparecerían en la tabla correspondiente con los ordenadores para los que se hayan definido las reglas.

Para agregar un PC a la lista pinchamos sobre ‘Add PC’ y vemos la siguiente pantalla:



Imagen 39

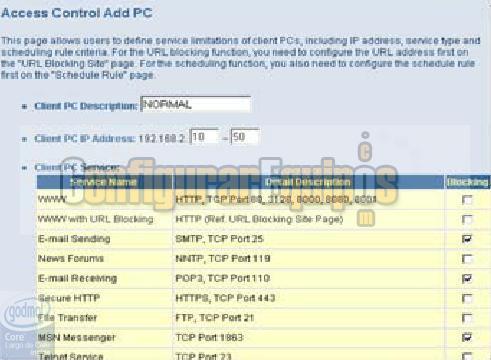

en ella se incluyen los datos del PC a dar de alta, y la dirección IP del mismo en ella también marcamos todos los servicios habituales que queremos bloquear, en la parte de abajo podemos definir filtros adicionales indicando el protocolo a filtrar y los puertos a controlar.

Otra de las opciones a configurar es ‘MAC Filtering’ o filtrado de MAC, al pinchar sobre ella se nos presentará la siguiente pantalla:



Imagen 40

Esta pantalla nos va a permitir reforzar la seguridad habilitando el filtrado MAC, (MAC Access Control), pincharemos sobre el radio button Yes y permitiremos el acceso de las direcciones MAC de la tabla con el radio button Allow, a continuación basta rellenar la MAC en la tabla y pulsar el botón ‘Apply’ para añadir las direcciones MAC de los adaptadores de red de los equipos que queramos que tengan acceso a la red.

Otra de las opciones es ‘URL Blocking’, al pulsar sobre ella se presenta la siguiente pantalla:

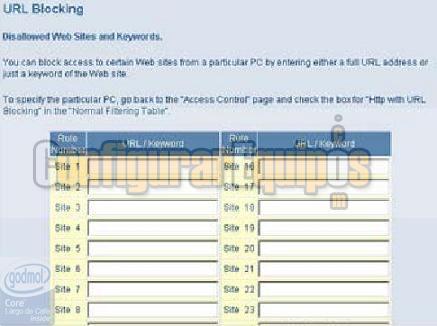

Imagen 42

En esta pantalla se pueden dar de alta las reglas de filtrado para limitar el acceso a determinadas URL o palabras claves para los quipos de la red interna, se pueden dar de alta hasta 30 reglas que limitarán los accesos a páginas web


13.-Utilidades.

Para finalizar, vamos a ver las utilidades de configuración del programa configurador, para eso pinchamos sobre la opción del menú ‘Tools’ y veremos la siguiente pantalla:



Imagen 43

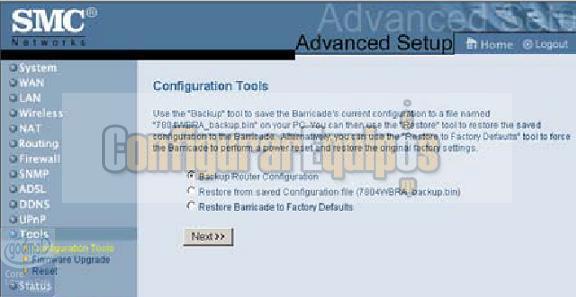

En este apartado vamos a poder configurar la copia y restauración de configuraciones del router, la actualización del firmware del dispositivo y la carga de la configuración original de fábrica.

Tal y como vemos en la imagen, podemos seleccionar guardar la configuración (BackUp Router Configuracion), cargar una configuración del router previamente guardada (Restore from a saved Configuration) o restaurar los valores originales de fábrica (Restore Barricade to Factory default), una vez seleccionada la opción se pinchará en el botón ‘Next’ y nos permitirá seleccionar la ubicación del fichero para salvar o recuperar la configuración.

Otra de las opciones del menú de utilidades es ‘Firmware Upgrade’ si pinchamos esta opción veremos la siguiente pantalla:



Imagen 44

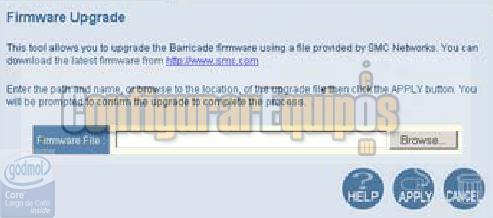

La pantalla nos permite seleccionar un fichero con el nuevo firmware a instalar y una vez seleccionado bata pulsar el botón ‘Apply’ para que se inicie la carga del firmware. Ojo el firmware no debe cambiarse salvo que el dispositivo no funcione correctamente y la única solución sea la actualización del firmware ya que cualquier error producido durante la instalación podría inutilizar el equipo de forma permanente e irreversible.


La última de las opciones del menú de utilidades es ‘Reset’ si pinchamos esta opción veremos la siguiente pantalla:



Imagen 45

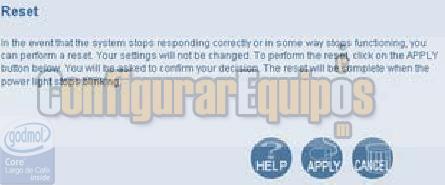

En caso de mal funcionamiento o bloqueo se realizará un reset del dispositivo como si apagáramos y encendiéramos el mismo, esto no afectará a la configuración del propio router. Hay que mencionar que puede haber un problema que nos impida incluso acceder al menú de configuración, en ese caso, el reset del router se realizará directamente con el botón reset que hay en la parte trasera del dispositivo, si el botón reset lo mantenemos pulsado por más de cinco segundos, se restaura la configuración de fábrica del router.

Para finalizar con las utilidades, hemos incluido aquí la opción ‘Status’ que aparece también en el menú del configurador, si pinchamos sobre esta opción veremos la siguiente pantalla




Imagen46

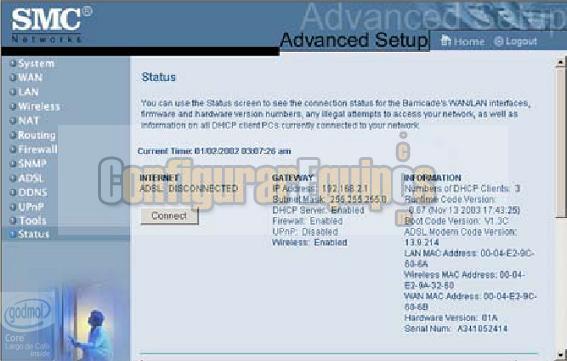

En esta imagen vemos información referente al propio dispositivo en el apartado Gateway, dirección IP, estado del servidor DHCP, estado del Firewall e información adicional del sistema. Y sibajamos el scroll de la página podremos ver la última parte de la pantalla de estado:

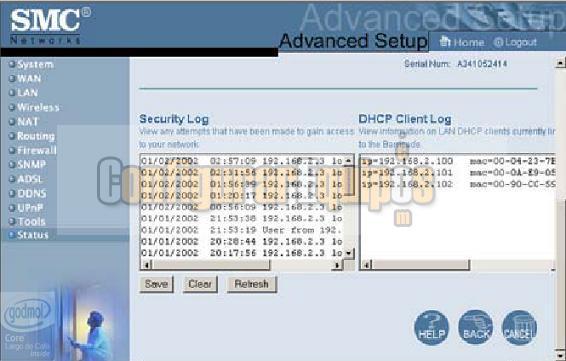

Imagen47

Podemos observar tanto el Log de seguridad del sistema como el del servidor DHCP.




Tags: Puertos, Routers




Opiniones de nuestros lectores:OPINIONES: 4

Opinión 1.

Visitante - Re: Como Configurar Router Barricade SMC 7804WBRA - Fecha: 31-01-2011 11:55:47.
Es excelente este tutorial, me ha sido de gran ayuda.

Opinión 2.

Visitante - Re: Como Configurar Router Barricade SMC 7804WBRA - Fecha: 19-02-2011 10:43:27.
Muchas gracias. Magnífico y práctico trabajo

Opinión 3.

Visitante - Re: Como Configurar Router Barricade SMC 7804WBRA - Fecha: 25-04-2011 15:53:32.
Disculpen si es sosa mi pregunta, pero el problema es el siguiente. Estoy en una oficina en donde necesitamos tener IPs fijas debido a aplicaciones que tenemos en Servidores que estan dentro de la Intranet. Por tal razón contratamos el Internet y lo he dejado puentado a una maquina ya que las maquinas nome reconocen 2 Gateways de salida.

Uno de ellos es para mis aplicaciones y el otro sería para el router de Infinitum, que puedo hacer y que me recomiendan en caso de que pueda adquirir un router SMC.

Puedo con este rouer unir las 2 redes???? y dejar independiente de una maquina a el Internet ?????

Todo comentario sera de gran ayuda.

Opinión 4.

FONSXI - Re: Como Configurar Router Barricade SMC 7804WBRA - Fecha: 17-08-2011 17:45:20.
Bravo!!
Un trabajo profesional de gran utilidad toda vez que los señores de SMC no se molestan en traducir sus manuales al español.
Siempre, afortunadamente, hay personas dispuestas a facilitarnos la vida.
MUCHAS GRACIAS



Tutoriales de Internet | Ver más Tutoriales | Tutoriales Windows Vista


Ver también:
Como configurar router barricade smc 7804wbraComo configurar router barricade smc 7804wbra »





Conectar y manejar teléfono Android con el PC
Ajustes en teléfono Android
Comenzar a usar el teléfono Android
Instalar Emulador Android en Ubuntu
Instalar Emulador Android en Windows




Como Configurar Router Linksys WRT54G.
Como configurar router Adsl cualquiera (Telefónica, Vodafone, Ono, Jazztel, Orange).
Como Configurar Router Dlink DSL-604+
Configurar Zyxel P660 HW.61 para Ya.com
Configurar Router Comtrend CT-535





Configurarequipos TVBajar Antivirus gratisCual es mi IPTest velocidadTrucosADSL
OverclockingForo ADSLDiccionarioWirelessMapa Segunda manoTiendas de informatica
Blog TecnologíaÚltimos VirusManualesSeguridadMapa ForoOrdenadores segunda mano

Aviso LegalPolitica de PrivacidadReferencias en PrensaColaborarContactar
PORTADA¿Qué es ConfigurarEquipos?Editores y ModeradoresLogoDirectorio




Buscar: en
ConfigurarEquipos.com® 2014 | 26-11-2014 11:01:28 Informática Windows | Mapa Web | Foro Ayuda
