Conectar a una red un equipo con Windows 98

GODMOL - 01/06/2007 - DERECHOS AUTOR
Conectar a una red un equipo con Windows 98.

1 Introducción
2 Códigos de color del conector RJ45
3 Requisitos del sistema
4 Elección de la tarjeta de red
5 Instalación del adaptador.
6 Compartir recursos.



1 Introducción

En este tutorial vamos a tratar de explicar como crear una red local para unir un ordenador con Windows98 a una red Windows XP ya existente, compartiendo recursos (archivos, impresoras, etc.

Aunque las posibilidades de conexión son varias atendiendo a las particularidades de cada caso, nos centraremos en la conexión mediante router ya que tenemos una red con Windows XP instalada y lo que vamos a hacer es incorporar un equipo con Windows98, es importante tener en cuenta que los primeros apartados del tutorial nos van a servir para hacer descripciones generales de los elementos que vamos a utilizar.


2 Códigos de color del conector RJ45

Llegados a este punto vamos a comentar algo sobre los cables usados para conexiones de red con conectores RJ45.

Normalmente se habla de cable par trenzado, y está compuesto por cuatro pares de hilos identificados por códigos de color, Naranja y Blanco-Naranja, Verde y Blanco-Verde, Azul y Blanco-Azul y Marrón y Blanco-Marrón, estos hilos se introducen en un conector denominado RJ45 que es similar a un conector de roseta telefónica pero un poco más ancho y con más conectores, en la imagen podemos ver un conector de este tipo con sus elementos principales



Imagen01

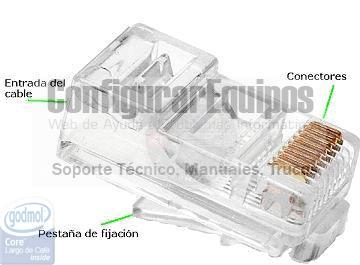

Tendremos en cuenta que para ver la numeración de las patillas, tomaremos el conector con la pestaña de fijación hacia el suelo y el lado de entrada el cable hacia nosotros dejando los conectores lo más lejos de nuestro cuerpo, en esa situación la numeración de los conectores es del 1 al 8 empezando por la izquierda.

Existen dos formas de colocar los cables en el conector ateniéndose bien a la norma de cableado “568-A” o bien a la norma de cableado “568-B”. La diferencia entre ellas radica en el orden de los hilos al conectar.

Podemos ver un esquema de terminación de un cable de red siguiendo la norma “568-A” en esta imagen:



Imagen02


O un esquema siguiendo la norma “568-B” en esta otra imagen:



Imagen03

Debemos tener en cuenta que estaremos hablando de un cable “normal” cuando en los dos extremos del cable se haya seguido la misma norma de montaje y estaremos hablando de cable “cruzado” cuando cada extremo se haya montado siguiendo una normativa diferente.


3 Requisitos del sistema

¿Qué necesitamos para montar la red?, en primer lugar necesitaremos al menos un par de ordenadores; inicialmente puede servir cualquier ordenador y como sistema operativo podemos usar cualquiera de los que actualmente se encuentran disponibles, sea Windows o Linux.

En este tutorial vamos a realizar todo el proceso de configuración usando Windows 98, pero se puede usar cualquier Sistema Operativo de los mencionados en la introducción.

Quiero aprovechar para pediros disculpas por haber usado para la instalación la versión de Windows 98 en Inglés, pero, siguiendo la política se uso de software legal, eran las únicas licencias de que dispongo en este momento para este sistema operativo

Además del Sistema Operativo necesitaremos un adaptador de red que nos proporcione la conectividad y un poco de paciencia.


4 Elección de la tarjeta de red

Cuando el adaptador de red venga incorporado en el ordenador, como ocurre con los portátiles y ordenadores de sobremesa de los últimos años, este punto se puede omitir y pasaremos directamente al siguiente punto del tutorial.

Como no siempre el ordenador trae de fábrica el adaptador de red, vamos a hablar un poco de ellos a continuación. En primer lugar tenemos que plantear la posibilidad de instalar un adaptador de red para cable o un adaptador de red inalámbrico, podríamos optar por alguno de fibra óptica pero dado el poco uso a nivel doméstico de este tipo de dispositivos, nos centraremos en los dos primeros

Los adaptadores de red de cable que podemos instalar pueden ser de varios tipos y la elección dependerá de nuestras necesidades y de las características de nuestro equipo, pudiendo elegir entre adaptadores PCMCIA, PCI o USB.

Adaptadores PCMCIA

En primer lugar veremos los adaptadores de red PCMCIA, estos adaptadores, son casi de uso exclusivo de ordenadores portátiles, que son los que normalmente vienen equipados con este tipo de conector. En la figura podemos apreciar la forma de este dispositivo y la “boca” o puerto ethernet donde conectaremos el cable con terminador RJ45.



Imagen04

Adaptadores PCI.

Son dispositivos PCI, similares a las tarjetas PCI a las que ya estamos habituados. Su uso esta indicado en ordenadores de sobremesa.



Imagen05

Adaptadores USB.

Para este tipo de conexiones de red no son los más habituales, puede ser usado en cualquier ordenador que disponga de puertos USB, sea sobremesa o portátil. Podemos ver en la fotografía un ejemplo de este adaptador.



Imagen06

En el caso práctico del ejemplo, hemos usado dos portátiles, unos de ellos (PC1) lleva incorporado el adaptador de red en la placa, y para el otro (PC2) hemos conectado una tarjeta PCMCIA Ethernet del fabricante 3COM.


5 Instalación del adaptador.

Como ha habido que instalar desde cero el sistema operativo, se han seguido diferentes caminos para instalar los adaptadores de red.

En el PC1, un MiniNotebook Casio Fiva se inició el proceso de arranque con el disquete de instalación, y se instaló Windows desde el contenido del CD-Rom de instalación copiado previamente en el disco duro.

El proceso a seguir fue el habitual, se realizó la copia de los archivos se reinició el equipo y cuando finalizó la instalación se procedió a la instalación de los drivers de sonido y video.

Como el ordenador no tiene tarjeta de red incorporada vamos a conectarle una PCMCIA 3COM Ethernet, mencionar que los drivers de esta tarjeta los hemos copiado en un directorio del disco duro para mayor facilidad al instalar.

Introducimos la tarjeta de red e inmediatamente Windows la reconoce:



Imagen07

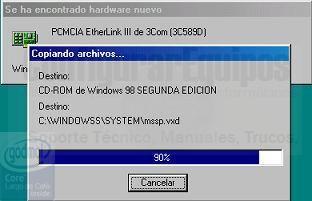

Automáticamente comienza la instalación de los drivers



Imagen08

Una vez instalados los drivers de la tarjeta comprobamos que está en el administrador de dispositivos y funciona sin problemas pinchamos en el icono MiPC con el botón derecho de ratón



Imagen09

Y en el menú que se abre seleccionamos ‘Propiedades’ que nos presenta la siguiente imagen



Imagen10

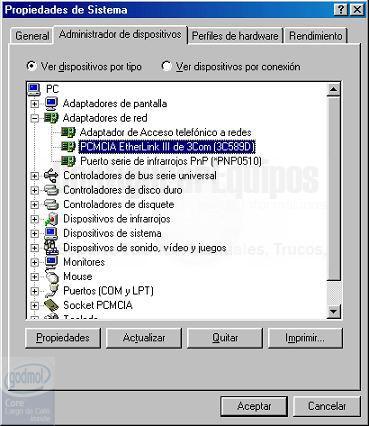

En la que selecionamos la pestaña ‘Administrador de dispositivos’ resaltada en verde en la imagen y que nos lleva a esta otra pantalla:



Imagen11

Donde podemos observar que la tarjeta ha sido reconocida y correctamente instalada en el sistema.

Ahora debemos configurar la tarjeta de red para poder acceder a los recursos del sistema para eso hay que acceder al Panel de Control como vemos en la siguiente imagen



Imagen12

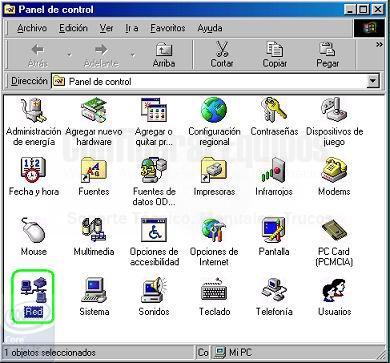

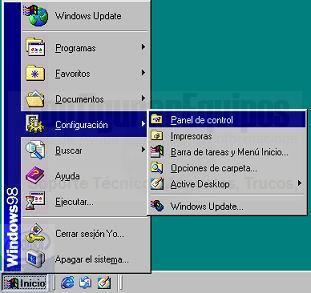

Pinchamos en ‘Inicio’ ---> ‘Configuración’ --> ‘Panel de control’



Imagen13

Dentro del ‘Panel de Control’ hacemos doble ‘click’ sobre el icono ‘Red’ resaltado en verde, lo que nos permite abrir la siguiente pantalla:



Imagen14

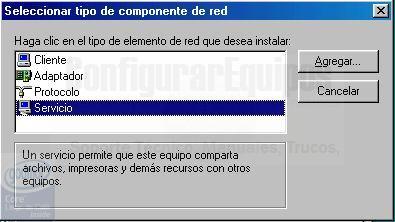

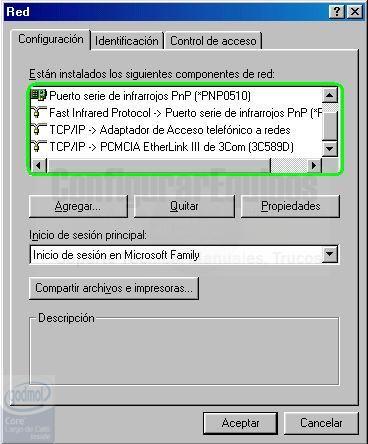

Y podemos comprobar que en la zona resaltada en verde, componentes de red, nos falta un servicio necesario para poder compartir recursos, para solucionar el problema pinchamos sobre el botón ‘Agregar y nos aparece la siguiente imagen:



Imagen15

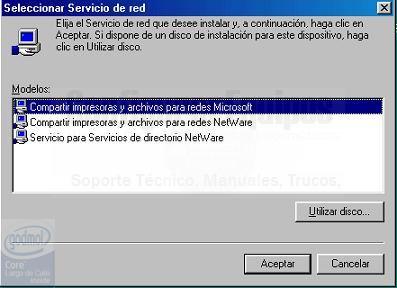

Pinchamos sobre ‘Servicio’ para seleccionar lo que queremos agregar, y a continuación pinchamos sobre el botón ‘Agregar’



Imagen16

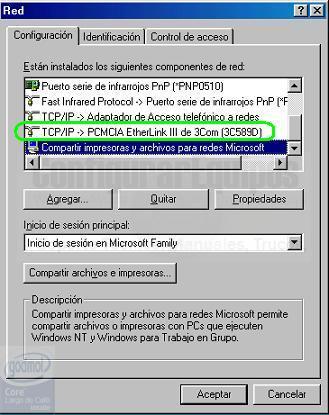

Añadimos los servicios para compartir archivos e impresoras y pulsamos en el botón ‘Aceptar’ con lo que podemos ver como se incorpora a los componentes de red.



Imagen17

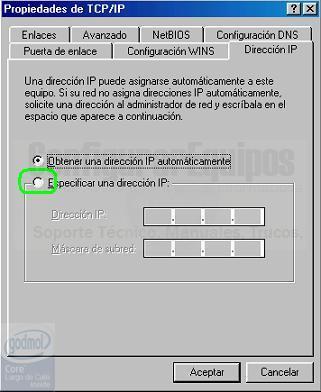

Hemos resaltado en verde el protocolo TCP/IP correspondiente a la tarjeta 3COM, para configurarlo pinchamos sobre él y pulsamos en el botón ‘Propiedades’, lo que nos lleva a la siguiente pantalla



Imagen18

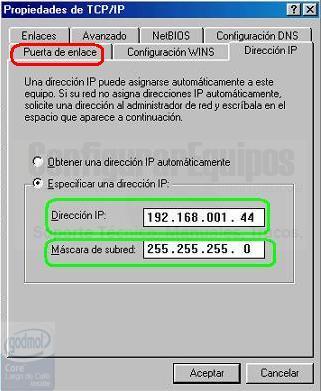

Si disponemos de una red con un servidor DHCP funcionando, podemos dejar que este servidor asigne una dirección IP, si queremos configurar manualmente este apartado o se trata de una conexión inalámbrica ADHOC o una conexión ethernet mediante cable cruzado pinchamos sobre ‘Especificar una dirección IP’ e introducimos los datos como se puede ver en la imagen siguiente:



Imagen19

Introducimos la dirección IP, que debe ser del mismo rango que la del resto de puesto de la red, y también la máscara de subred, ambas resaltadas en verde. Hemos aprovechado para resaltar en rojo la pestaña ‘Puerta de enlace’ en la que debemos pinchar para introducir ese dato



Imagen20

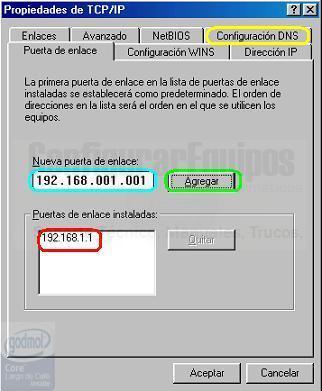

Como vemos en la imagen, se introduce la dirección IP de la puerta de enlace en el campo ‘Nueva puerta de enlace’ resaltado en color azul, pinchamos sobre el botón ‘Agregar’ resaltado en verde, y automáticamente aparecerá la dirección IP en el campo ‘Puertas de enlace instaladas’ que está resaltado en rojo.

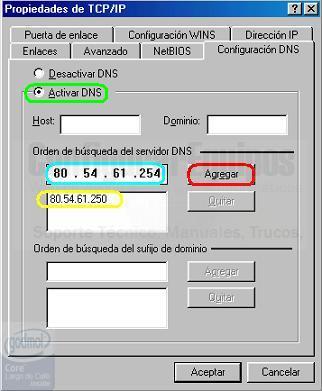

Para terminar, pinchamos sobre la pestaña ‘Configuración DNS’ resaltada en color amarillo con lo que veremos la siguiente pantalla:



Imagen21

Pinchamos sobre el combo box ‘Activar DNS’ resaltado en verde, introducimos la IP del servidor DNS en el campo resaltado en azul, y pulsando el botón ‘Agregar’ resaltado en rojo, añadimos a los valores ya existentes resaltado en amarillo, y cuando terminemos pulsamos el botón aceptar.

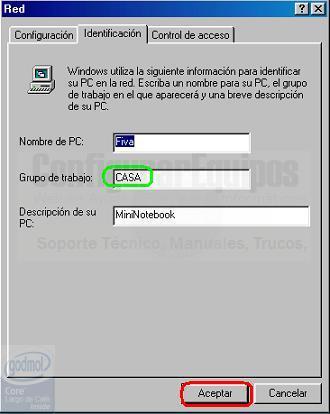

Lo único que nos falta es comprobar que los datos de identificación del PC son los correctos, para eso debemos pinchar en la pestaña ‘Identificación’ de las propiedades de red y que nos lleva a la siguiente pantalla:



Imagen22

En esta pantalla lo más importante es que el campo ‘Grupo de trabajo’, en esta caso CASA, sea el mismo para todos los equipos de la misma red, siendo los otros dos campos menos importantes y en los que podemos poner los valores que más nos gusten. Como ya está todo configurado, pulsamos en el botón ‘Aceptar’, resaltado en color rojo para finalizar la configuración



Imagen23

El sistema se pone en marcha para copiar los archivos necesarios y



Imagen24

Nos solicita reiniciar para aplicar cambios




6 Compartir recursos.

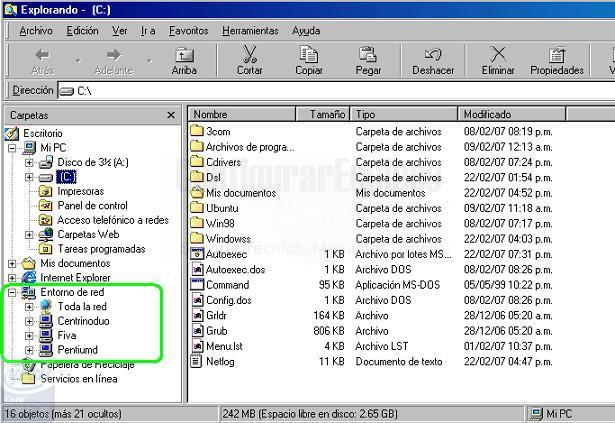

Vemos que el PC1 ya ha arrancado y abrimos una ventana del explorador de archivos de Microsoft como la que vemos en la imagen:



Imagen25

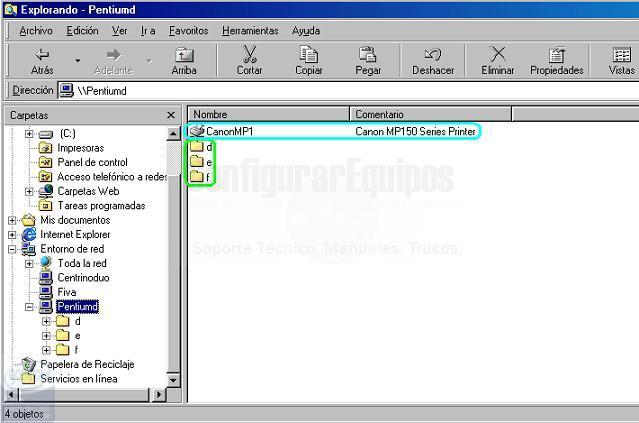

Desplegamos la rama ‘Entrono de red’ , resaltada en color verde, y observamos todos los equipos disponibles en este momento en la red vamos a desplegar la rama correspondiente al equipo ‘PentiumD’ y podemos ver en la siguiente imagen:



Imagen26

Como vemos en la imagen, están resaltadas en verde las unidades de disco compartidas en el ordenador ‘PentiumD’ y vemos en azul una impresora compartida.

Vamos a hacer doble click sobre la impresora y vemos que ocurre



Imagen27

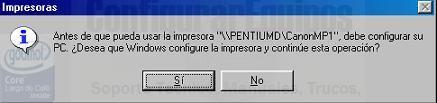

Aparece un mensaje advirtiendo que no es posible el uso de la impresora sin configurar entes nuestro sistema, y nos avisa si queremos que Windows haga el trabajo por nosotros, pulsamos en el botón ‘Si’



Imagen28

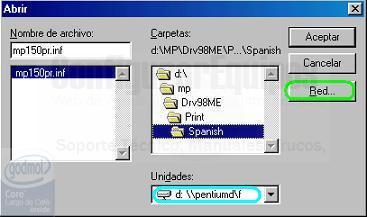

Pinchamos examinar para indicar la ubicación del controlador. Como no tenemos unidad de CD-Rom en este equipo, introducimos el cd de configuración en el ordenador ‘PentiumD’ concretamente es la unidad F: y en la pantalla que se abre la buscamos



Imagen29

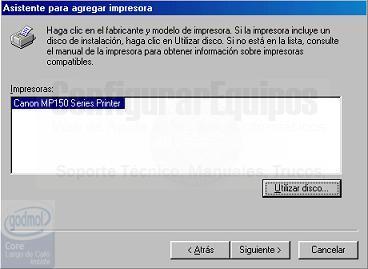

Pinchamos en el botón ‘Red’, resaltado en color verde y seleccionamos la unidad compartida del ordenador ‘PentiumD’, una vez seleccionada nos aparecerá como una entrada más en la sección ‘Unidades’, resaltada en color azul, la seleccionamos y elegimos la ubicación exacta del fichero.



Imagen30

Vemos como Windows reconoce la impresora y pulsamos el botón ‘Siguiente’ para continuar



Imagen31

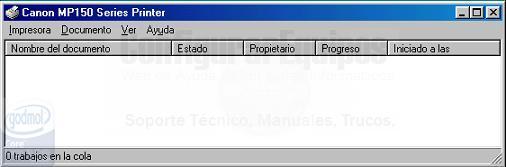

Se cargan los archivos del controlador



Imagen32

Y ya está la impresora lista para usar.

Vamos ahora a compartir una carpeta de la máquina que acabamos de agregar a la red, para eso abrimos una ventana del explorador de archivos Windows, como se ve en la imagen



Imagen33

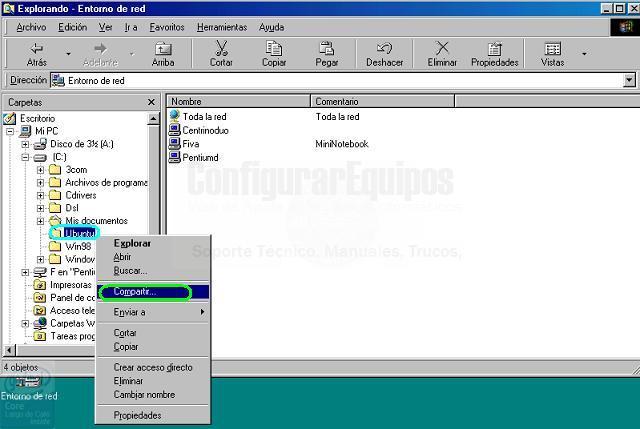

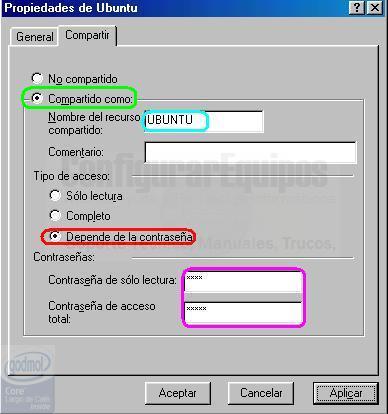

Hemos desplegado la rama de la unida C: del ordenador, hemos pinchado con el botón derecho del ratón sobre la carpeta ‘Ubuntu’, resaltada en azul, y nos ha aparecido un menú en el que seleccionamos la opción ‘Compartir’ resaltada en verde, con lo que se nos presenta la siguiente pantalla:




Imagen34

En la imagen debemos seleccionar el combo box ‘Compartido como’, resaltado en verde, y seleccionamos en el como ‘Tipo de acceso’, resaltado en rojo, la opción ‘Depende de la contraseña’, por último en la sección ‘Contraseñas’ asignamos una contraseña para el acceso en lectura ‘LECT’ y otra para el acceso total ‘TOTAL’. Pulsamos el botón ‘Aceptar’ y vemos que nos aparece la siguiente pantalla



Imagen35

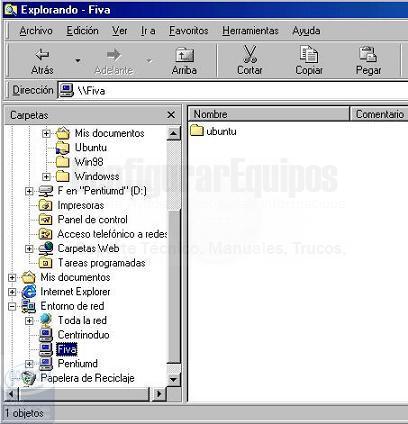

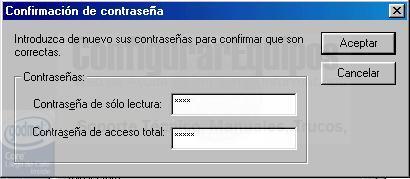

En la que tenemos que confirmar la contraseñas de acceso para asegurarnos de que son correctas. Y podemos observar que ya está compartida la carpeta en a máquina ‘Fiva’


Imagen36

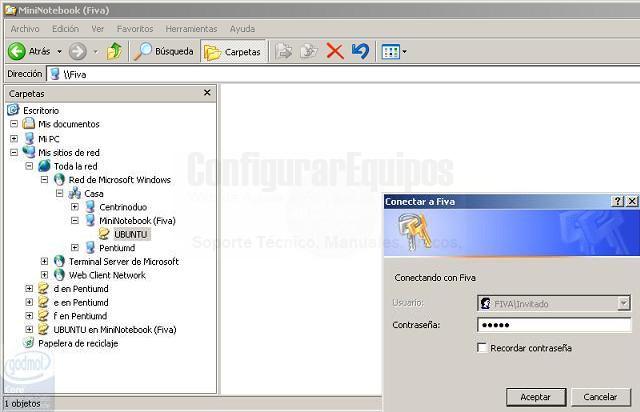

Nos vamos ahora al otro ordenador y abrimos una ventana del explorador de archivos de Windows, como se ve en la imagen


Imagen37

Pinchamos sobre la carpeta UBUNTU de Fiva y comprobamos que cualquier usuario que trate de acceder a la carpeta desde otro ordenador de la red deberá introducir una contraseña como vemos en la imagen, si la contraseña es la que corresponde al acceso solo en lectura, podremos acceder a la información pero no podremos modificarla, si la contraseña corresponde al acceso total también podremos modificarla.


Tags: Redes Domesticas, Windows 98
