DISPOSITIVOS OPTICOS.

Este documento ha sido creado para aportar unos conocimientos básicos acerca de los dispositivos ópticos instalados en nuestro equipo.

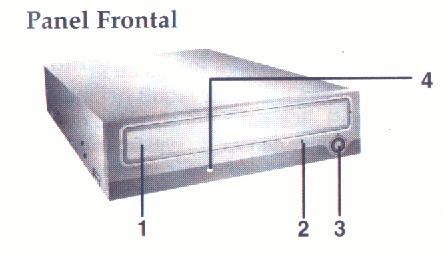

Situación y Función de los Mandos:



1.- Bandeja de disco
2.- Orificio de expulsión de emergencia
3.- Botón de parada/expulsión
4.- Indicadores de actividad de la unidad.

Se utilizan dos LEDs de color para indicar que la unidad esta funcionando. Los colores suelen ser:
El LED verde se visualiza cuando el motor de eje inicia la operación de giro ascendente: acceso a los dato, lectura de datos.
El LED verde (el color puede variar) parpadeante destella durante la sesión de escritura del disco.

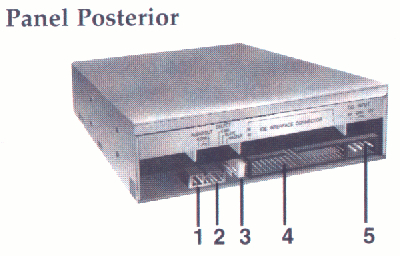

1.- Conector de Salida Digital de Audio
2.- Conector de Salida Analógica de Audio
3.- Conector de Puente

Este puente determina si la unidad esta configurada como maestra o esclava.

4.-Conector de Interface IDE

Permite la conexión a la interface IDE (Integrated Device Electronics) utilizando un cable plano de 40 hilos.

NOTA: No conecte ni desconecte el cable con la unidad cuando está siendo alimentada, ya que podría causar un cortocircuito y dañar el sistema. Apague siempre la unidad cuando vaya a conectar o desconectar el cable.

5.- Conector de Alimentación



Conexión de la Tarjeta de Sonido:

Si el ordenador utiliza una tarjeta de sonido, la unidad se conecta a la tarjeta por medio de un cable de audio. El cable de audio analógico suministrado se adapta a la mayoría de las tarjetas de sonido. De no ser así, podrá adquirirla en cualquier establecimiento de informática.

Expulsión de Emergencia:

La unidad dispone de una función que permite expulsar manualmente el CD si es necesario en un caso de emergencia, como una avería de la unidad o un corte en el suministro eléctrico. En tal caso siga este procedimiento:

1º.- Apague la unidad.
2º.- Meta un objeto de punta fina como por ejemplo un clip a través del pequeño orificio existente bajo la bandeja de entrada. La parte frontal se abrirá de golpe y saldrá parcialmente la bandeja del disco.
3º.- Tire suavemente de la bandeja. Tras retirar el CD, vuelva a empujar la bandeja hasta que quede encajada.

Errores Frecuentes:

Antes de avisar al Servicio Técnico compruebe lo siguiente:

- No llega corriente a la unidad:
¿Esta enchufado el cable de alimentación procedente del ordenador?
¿Esta fijado firmemente el conector de alimentación en la unidad?

- El sistema no arranca:
¿Son correctas la conexiones Primaria y Secundaria y las configuraciones Maestra y Esclava?
¿Están todos los conectores perfectamente fijados?
¿Está dañado el cable IDE?

- No se puede leer o escribir en los discos:
¿Es soportado el dispositivo óptico por el equipo?
¿Está rayado o sucio el dispositivo de almacenamiento óptico?
¿Hay suficiente espacio libre en el CD-R/RW,DVD-R/RW,DVD+R/RW y DVD-RAM?
¿Falla la escritura incluso usando en el modo de simulación?
¿Está cargado el disco en la unidad con la unidad de lectura/escritura orientada correctamente?
¿Está instalada la unidad correctamente orientada?

- Con Windows XP y algunos chipsets es debido a que XP en cuanto detecta más de x errores de lectura rebaja el modo de transferencia del lector (por ejemplo, desactivando el UDMA) como medida de seguridad, por lo que será necesario instalar los controladores específicos de bus mastering.

Para ver como instalar una cd-rom visita:
http://www.configurarequipos.com/vermontaje.php?uid=5

Para ver como  instalar una grabadora visita:
http://www.configurarequipos.com/vermontaje.php?uid=2

Para ver como limpiar una lente visita:
http://www.configurarequipos.com/verdocumento.php?uid=51
